单风道型变风量空调系统

作者: 深圳市中净环球净化科技有限公司发表时间:2021-05-20 18:17:24浏览量:1925

单风道型变风量空调系统 单风道型变风量空调系统由单风道型变风量末端装置、送风机采用调速方式的集中式空调机组、风管系统和控制系统组成。单冷型单风道变风量空调系统,一次风口和送风口之间形成的风道是末端装...
文本标签:单风道型变风量空调系统,无尘车间厂房净化系统

单风道型变风量空调系统

单风道型变风量空调系统由单风道型变风量末端装置、送风机采用调速方式的集中式空调机组、风管系统和控制系统组成。单冷型单风道变风量空调系统,一次风口和送风口之间形成的风道是末端装置中的唯一风道,在末端装置中仅有一条从一次风口到送风口的通道,没有其他的分支通道,仅用于供送冷风,在末端装置内没有其他再热装置如电加热或热水盘管环节。由单冷型单风道变风量末端装置和包含可调速送风机的集中式空调机组组合而成;各个不同空调房间都设置有单冷型风道变风量末端装置和配套的送风口;各个不同空调房间的单冷型单风道变风量末端装置都使用配套的温控器进行控制;当整个系统在较为复杂的情况下,控制点数较多,空调区域负荷重,可在集中空调机组部分使用排风机、排风口、排风风门构成排风环节。单冷型单风道变风量空调系统中,空气处理机组与定风量空调系统一样,送入每个区或房间的送风量由变风量末端装置控制,每个变风量末端装置可带若各个送风口,当室内符合变化时,变风量末端装置根据室内温度调节送风量,以维持室内温度。在运行时,随着负荷的降低,单冷型单风道变风量末端装置的风量减少,变频空调机组的总送风量也相应减少,由于一幢建筑的空调负荷全年中只有大约5%的时间出现满负荷情况,其余时间均是在低负荷工况下运行,因此全年运行的能耗较大幅度降低。

  单冷型单风道变风量空调系统中的末端装置风量调节有一定的规律,随着温度控制区域内显热冷负荷由最大值逐渐减小,冷负荷越小,风阀开度越小,送风量越小,直至最小风量;在最小风量工况下,对应一个温度值,如果在最小风量处,由于外围护、室外光照、室外温度、室内人员数量、室内开启的照明设备和电气设备的数量和功率的变化导致室内温度还要继续降低,就需要对室内进行热量供给,而单冷型单风道变风量装置无再热环节,因此无法进行热负荷补给。中净环球净化可提供无尘车间GMP厂房的咨询、规划、设计、施工、安装、改造等配套服务。

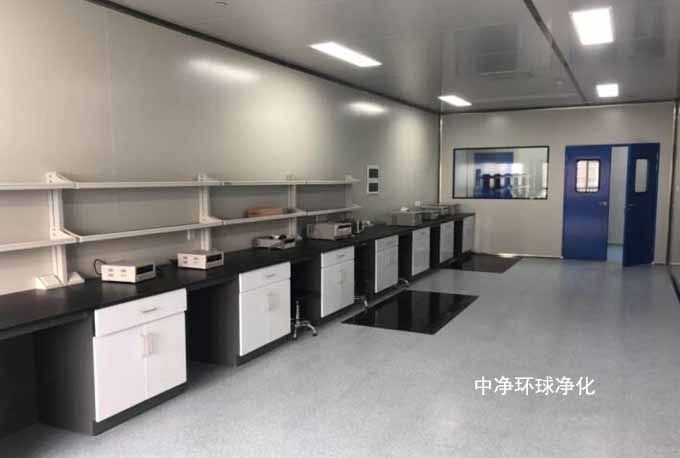

无尘车间厂房


  单冷再热型变风量系统是整个变风量系统中既包括不装备再加热环节的单冷型单风道末端装置,也包括装备了再加热环节的单风道末端装置,再加热环节可以是热水盘管或电加热器;无加热环节的单风道末端装置一般用于需全年供冷的内区或空调房间,而有加热环节的单风道末端装置多用于夏季需供冷、冬季需供热的外区,除了进行风量控制以外还要进行送风温度的控制。在变风量末端装置箱体中,大部分产品进口处都没有风量传感器,单独的变风量箱的控制作用之一是起最小限制风量的功能,另一个作用是压力补偿。最小风量与设计送风量的比例应按较大者采用:变风量箱设计风量的20%;变风量系统设计新风比;空调机组的变速比所得出的最低风量的比值。

本文由中净环球净化CCG(www.ccg-sz.com)提供,转载请注明出处。
