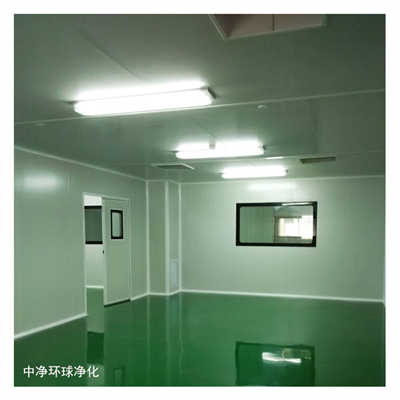

GMP车间空调系统的基本构成

GMP车间空调净化系统是一个能够通过控制温度，相对湿度、空气运动与空气质量（包括新鲜空气、气体微粒和气体）来调节环境的系统的总称。GMP车间的空气净化系统能够降低或升高温度，减少或增加空气湿度和水分、降低空气中颗粒、烟尘、污染物的含量。GMP车间空气净化系统的这些功能被利用来为工作人员以及产品提供保护和舒适的环境。

GMP车间的空调净化系统相比于其他普通空调系统，它的控制要求更为严格，不仅对空气的温度、湿度和风速有严格要求，还对空气中所含尘埃粒数、细菌浓度等均有明确限制，同时还需控制不同等级区域间的压差，以保证内部洁净空气不被污染。

GMP车间的空调净化系统通常包括空气处理单元、送回排风管路、风管附件、终端过滤装置等。

(1）空气处理单元

空气处理单元（Ar Hilndine Uonit. AHU）是指具有对空气进行一种或儿种处理功能的单无体，通常包含空气混合、初效、冷却、加热、加湿、送风机，均流、过滤、消声等单元体。

a银合段 ——该段在空气回流系统中很常见。回风与室外的新风在该位置进行混合、混合后的气流就称为“混合空气”。可调节回风与新风的比例，以满足洁净环境的需要。在极端天气（极冷或极热》条件下，由于回风已经丝过了空气处理单元的处理，在清洁度和温湿度方面都要优于新风。这样可以大大地降低空调的运行成本。

b初效段——初效段的主要功能是捕集新风中的大颗粒尘埃（大于 5μm）以及各种空气悬浮物，目的在于延长中效过滤器的使用寿命和确保机组内部和换热器表面的清洁。其结构形式有板式、折叠式，袋式三种。中净环球净化可提供GMP车间、洁净车间、洁净室的咨询、规划、设计、施工、安装改造等配套服务。

c冷却段——冷却段是利用表冷器来降低新风、回风的温度和相对湿度，通常采用铜管串铝箔的结构。向表冷器中通人冷冻水，当含有大量水蒸气的热空气通过表冷器时，热空气的温度会急剧下降，从而达到降低温湿度的目的。另外，表冷分一次表冷和二次表冷，一次表冷主要起除湿作用，二次表冷一般在蒸汽加热难以控制的情况下起冷却控温作用。

d加热段——采用内置钢管绕钢片式或锅管串铝箔式高效热交换器，内部通动力热水《或者电加热、低炸蒸汽）来对空气升温加热，通过调节阀门开启度可调节加热量。

f加湿段——在气候干燥的地区通常使用干蒸汽加湿器或电加湿来对空气进行加湿，干蒸汽加湿器由干游汽喷管、分离室、干燥室、调节阀（电动、气动）组成。

g风机段——风机段通常设有电机、离心风机和减震底座，主要为输送的空气提供动能，由于空调机组需要的风压高达 1500～1800Pa，所需风机的尺寸、电负荷往往较大。

h均流段——通常设置在风机段之后，风机出风口的高速气流经均流段和导流板之后趋于平衡，能大大地提高换热和过滤效率。

i中效过滤段——对大于 1pm 的粒子能有效过滤，大多数情况下用于高效过滤器的前级保护，通常置于空调机组的末端。

j消声段——对噪声要求较严的洁净室，净化机组内应设置消声段。常见的消声器有管式、片式、格式、折叠式、弧形声流式、共振式、膨胀式、复合式等多种类型。

（2)送回排风管路以及附件

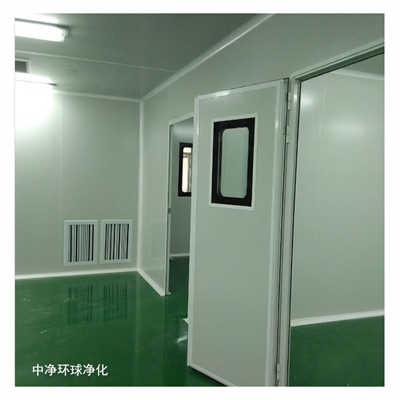

空调机组通过送风风管将处理后的空气送至各个洁净车间，再通过回风风管的连接将室内的空气送至空调机组形成一个完整的风路系统。

1.净化风管——净化空调风管通常采用 0.6mm 镀锌钢板制作而成。风管制作和清洗的场地应在相对较封闭、无尘和清洁的环境中进行，同时应对镀锌钢板进行脱脂和清洁处理。风管制作完成后，应对清洁后的风管进行密封处理，避免污染。为保证合适的送风温湿度和降能耗，需要将送回排风管的外表面进行保温处理。

2.风阀——通过风倒开启量对风量进行调节控制。常见的风阀有手动凤量调节阀、电动风量调节閥，变风量阀、定风量阀。

(3)终端过滤装置

终端过滤装置遇常由高效静压箱、高效过滤器、散流板构成。

1.中高效静压箱——静压箱可以把部分动压变为静压获得均匀的静压出风，提高通风系统的综合性能，同时还可以降低噪声。

2.高效过滤器——一般是指对粒径大于等于 0.3μm 粒子的捕集效率在 99.97％以上的过滤器，通常作为GMP洁净车间的末端过滤装置，用以提供洁净的空气。按照密封方式可分为压条密封过滤器和液槽密封过滤器。液槽密封过滤器密封性能高，通过 PAO 检漏测试成功率高。

3.散流板——空调送风的一个末端部件，它可以让送风气流均匀地向四周分布。常见的散流板可分为：螺旋式散流板和平板式散流板。
