洁净厂房管道的布置设计安装

洁净厂房管道布置设计时,首先要统一协调工艺和非工艺管的布置,然后按工艺流程并结合设备布置、土建情况等布置管道。在满足工艺、安装检修、安全、整齐、美观等要求的前提下,使投资、经费支出最小。为便于安装、检修及操作,一般管道多用明线敷设,且价格较暗线便宜,管道应成列平行敷设,尽量走直线,少拐弯,少交叉。明线敷设管子尽量沿墙或柱安装,应避开门、窗、梁和设备,避免通过电动机、仪表盘、配电盘上方。操作阀高度一般为0.81.5m,取样阀为1m左右,压力表、温度计为1.6m左右,安全阀为2.2m,并列管路上的阀门、管件应错开安装。管道上应适当配置一些活接头或法兰,以便于安装、检修;管道成直角拐弯时,可用一端堵塞的三通代替,以便清理或添设支管,按所输送物料性质安排管道。管道应集中敷设,冷热管要隔开布置,在垂直排列时,热介质管在上,冷介质管在下;无腐蚀性介质管在上,有腐蚀性介质管在下;气体管在上,液体管在下;不经常检修管在上,检修频繁管在下;高温管在上,低温管在下;保温管在上,不保温管在下;金属管在上,非金属管在下;水平排列时,粗管靠墙,细管在外;低温管靠墙,热管在外,不耐热管应与热管避开;无支管的管在内,支管多的管在外;不经常检修的管在内,经常检修的管在外;高压管在内,低压管在外。

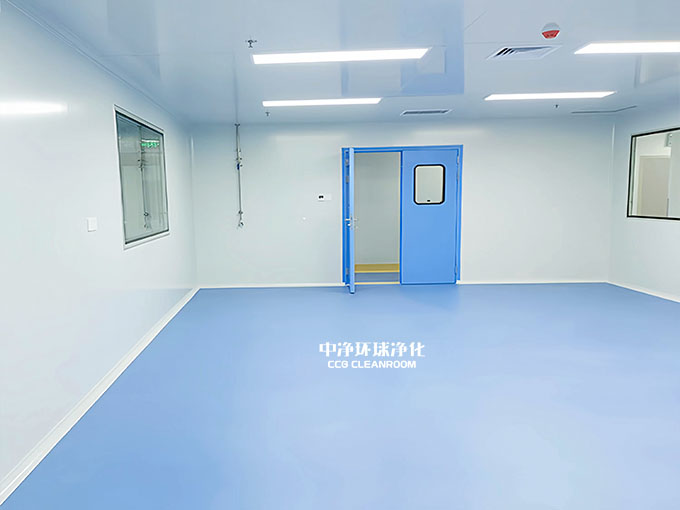

洁净厂房

输送有腐蚀性介质的管道,不得在人行通道上方设置阀件、法兰等。输送易燃介质的管道,不得敷设在生活间、楼梯间和走廊等处;蒸汽或气体管道应从主管上部引出支管。根据物料性质的不同,管道应有一定坡度,其坡度方向一般为顺介质流动方向(蒸汽管相反),坡度大小与介质有关,一般为:蒸汽0.005,水0.003,冷冻盐水0.003,生产废水0.001,蒸汽冷凝水0.003,压缩空气0.004,清净下水0.005,一般气体与易流动液体0.005,含固体结晶或黏度较大的物料0.01。管道通过人行道时,离地面高度不少于2m,通过公路时不小4.5m,通过工厂主要交通干道时一般应为5m。长距离输送蒸汽的管道,在一定距离处应安装冷凝水排除装置,长距离输送液化气体的管道,在一定距离处应安装垂直向上的膨胀器。输送易燃液体或气体时,应可靠接地,防止产生静电。管道尽可能沿厂房墙壁安装,管与管间及管与墙间的距离以能容纳活接头或法兰,便于检修为准。一般管路的最突出部分距墙不少于100mm;两管道的最突出部分间距离,对中压管道约4060mm,对高压管道约7090mm。由于法兰易泄漏,故除与设备或阀门采用法兰连接外,其他应采用对焊连接。但镀锌钢管不允许用焊接,Dg50可用螺纹连接。中净环球净化可提供洁净厂房、洁净工程等的咨询、规划、设计、施工、安装、改造等配套服务。
