半导体无尘洁净室规划建造净化施工

无尘洁净室是芯片研发、晶圆加工、光刻蚀刻、封装测试、精密制程生产的核心基础设施。半导体工艺对微颗粒、温湿度、静电、气流稳定性敏感度极高，微小尘埃、温湿度波动、静电残留都会直接造成芯片良率下降、制程缺陷、电路失效等质量问题。因此半导体无尘洁净室的规划、建造、净化施工须遵循精密工业洁净标准，以高洁净度、稳定性、密封性、防静电、恒温恒湿为建设核心，通过科学规划布局、标准围护施工、精密净化系统安装，构建满足半导体精密制造要求的无尘生产环境。

一、工艺布局设计阶段

在整体规划与工艺布局设计阶段，需严格按照半导体生产工艺流程及ISO洁净等级标准进行整体分区规划。根据芯片制造、封装、测试、中试研发等不同工序要求，合理划分洁净区、缓冲过渡区、设备辅助区及人员净化区域。整体布局严格遵循单向物流、洁污分离、流线最短原则，有效避免人员、物料交叉流动产生的二次污染。精密光刻、镀膜、切割、键合等核心工序设置高等级洁净区域，并配套局部层流净化装置，进一步提升局部制程洁净等级，保障精密工艺稳定运行。

二、厂房规划核心参数

洁净室压差梯度、温湿度、气流组织是半导体厂房规划的核心参数。设计中严格设置逐级压差递减体系，洁净区高于走廊、走廊高于辅助区，确保气流由高洁净区向低洁净区单向流动，杜绝外界微尘侵入。车间温度常年稳定控制在20℃–24℃，相对湿度控制在40%–55%，有效防止静电积聚、材料氧化、晶片受潮变形，适配半导体精密制程的严苛环境要求。同时结合设备散热、排风需求，优化机房布局与管道走向，保障整体环境长期稳定。

三、主体围护结构

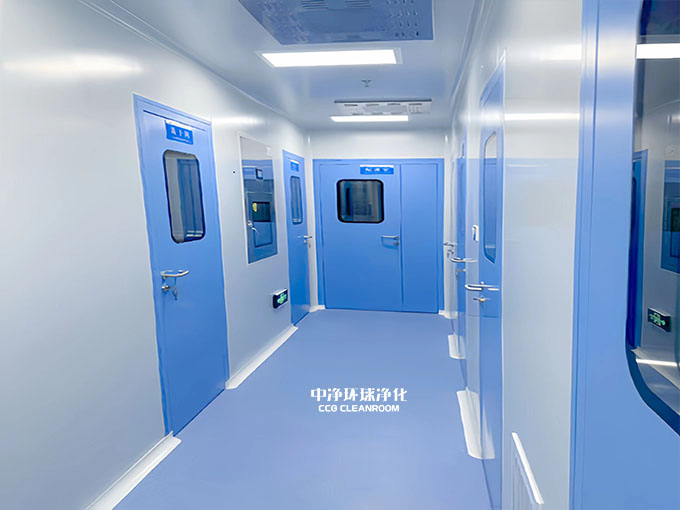

在主体围护结构建造施工环节，半导体洁净间采用高等级无尘、防静电、防尘、防潮专用建材。墙面、吊顶采用强度阻燃洁净彩钢板，板材表面光滑致密、不产尘、不积尘、耐擦洗、抗静电。板材拼接采用精密咬合工艺，缝隙全部使用中性无尘密封胶封闭，所有转角、交界位置采用圆弧过渡处理，彻底消除清洁死角，满足频繁无尘清洁与灭菌要求。

四、地面整体施工

地面系统采用防静电环氧树脂自流平地坪整体施工，地面无缝致密、耐磨抗压、不易起尘、导静电性能稳定，可有效释放设备及作业产生的静电，保护精密芯片不受静电击穿损伤。洁净室门窗采用优气密洁净门与双层中空密闭观察窗，门窗五金密封性优异，闭合后无空气渗漏，保证整体压差稳定。所有机电管线、灯具、监控、消防设施全部嵌入式暗装，最大限度减少外露构件，降低积尘概率。所有穿墙穿板孔洞全部封堵密封，保证围护结构整体气密性、防尘性、防潮性达到半导体行业标准。

五、净化系统与机电净化施工

净化系统与机电净化施工是半导体洁净间建设的核心关键。净化空调系统采用初效、中效、高效三级过滤体系，搭配专用恒温恒湿机组、变频送风系统，根据不同洁净区域设定精准换气次数与气流流速。精密制程区域采用垂直单向流送风模式，气流均匀稳定，可快速带走微尘颗粒，保证制程区域持续洁净状态。普通生产区域采用乱流净化模式，实现全域均匀净化。

六、工程配套系统

针对半导体设备产生的废气、余热、微量粉尘，工程配套独立排风系统与废气处理装置，实现有害气体集中收集、过滤、达标排放，保证车间空气洁净安全。系统配套智能环境自控系统，可实时监测洁净间尘埃粒子、温湿度、压差、风速、洁净度等参数，自动调节风阀、风量、温湿度，实现车间环境全自动动态平衡。同时配置专业消毒净化装置，用于日常环境维护与停产深度净化。

七、工程整体施工

工程整体施工严格执行无尘化分级施工制度，先完成土建围护、地坪、墙板、吊顶主体施工，全面除尘清洁后，再进行风管、设备、高效过滤器末端安装，有效避免施工粉尘污染净化系统。所有工序严格按照先粗后精、先围护后设备、先机电后净化的标准化顺序实施，保障工程质量稳定可靠。

八、工程竣工调试

全部施工完成后，依次开展单机调试、系统联动调试、风量平衡、气流组织优化、压差校准、温湿度稳定性测试等工作，确保各项参数达标。最后由第三方检测机构开展全面洁净度检测，尘埃粒子、沉降菌、温湿度、压差、防静电指标全部符合半导体工业洁净标准后方可竣工验收、投入使用。

半导体无尘洁净室规划建造净化施工是精度、标准、系统性极强的洁净工程。通过科学布局规划、精细化围护施工、标准净化系统安装、严格调试验收，能够构建长期稳定、安全合规、满足芯片精密制造需求的无尘环境，有效提升产品良率，保障半导体企业规模化、标准化、好品质生产运营。中净环球净化可提供洁净室、无尘室等的咨询、规划、设计、施工、安装、改造等配套服务。
