制剂gmp净化车间B级区布局

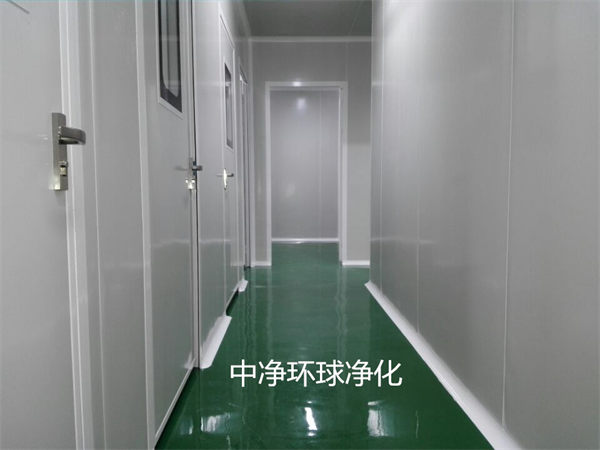

制剂gmp净化车间B级区实现静态非单向流5级和动态非单向流7级的空气净化系统方式可有以下几种。

(1)双系统送风方式

当动、静态换气次数相差较大时，可按动态、静态分设两个系统:

动态换气次数下1个系统运行，有新风、有回风，系统内有空调设备。

静态换气次数下另1个系统也运行，只有室内自循环，换气次数按：静态换气次数动态换气次数选用。系统内无空调设备。

动态时风口少，静态时风口多。

 (2)单系统送风方式

系统和风口按静态换气次数设计。通过变频，在动态时下调风量。

(3)单系统送风加自净器方式

①柜式自净器设于墙板后面夹道中，上侧送风，同侧下回风。

②柜式自净器设于室内。

③任何自净器按可能位置布于室内。

风口布置

A级区的不同结构形式将影响B级区的风口布置。

(1)A级区基本上是全封闭到地的情况。

这种情况下，从A区出来的气流基本被B区回风口短路，所以可不考虑A区气流对B区的贡献，可视为安全系数加大，则B区仍可参照之前介绍的系统风量知识的计算确定和布置送风口，使B区风量可以调节。

(2) A级区全敞开的情况。

由之前介绍的系统风量知识计算可知B区按均匀分布计算时 n=119次/h，因B区未布置过滤器，不能按介绍的系统风量知识的方法计算不均匀分布系统ψ，而若选用,ψ=0.86,也就是说，至少应有0.86X119=102次/h。

如果A区送风速度按0.45 m/s考虑，当A区送风量可以满足99. 8次/h的需要时，A区面积y m²和全室面积xm²之比为(假定室高2. 8m):

y/ x=（2.8×102）/（0.45X 3600）= 0.176

即A区面积达到全室面积1/6，B区可达到静态5级。由于实际情况很复杂(包含送风速度、层高等各种因素) ，不能拘泥于这一数字。 和之前讨论气流组织的情况一样，考虑安全系数，这一比例一般可取1/5。这一比例数字只是表明，在A区有一定面积条件下，无围挡地送风，B区没有送风口也有望达到5级。

（注：风量及气流组织等计算知识参考文章：

无菌洁净室局部单向流与送风口：http://www.ccg-sz.com/xinwendongtai/32-902.html

(3) A区自循环或自循环加B区回风的情况。

如果A区全部自循环，或有B区回风但回风量远小于自循环风量，则B区中全部或大部分为A区回风，回风洁净度显然比“2”中的送风洁净度要差。因此，当B区不设送风时，A区占全室面积之比要大于“2”中的比例，B区才有望达到5级。中净环球净化可提供净化车间、GMP车间的咨询、规划、设计、施工、安装改造等配套服务。

(4)A级区在工作面以上，并至顶全封闭的情况。

设此时围挡离台面40 cm，或者说离检测的工作区截面尚有40 cm。因为测定时一般在地面以上80 cm左右的工作区截面采样，所以此时的A区气流基本可以覆盖B区工作面高度，但毕竟B区上部涡流会较多，由于条件复杂也不便计算，所以B区宜按“1”的原则设送风口、即使A区有自循环，也只宜看作安全系数。
