半导体精密制造洁净室设计施工安装

半导体芯片、晶圆、光刻、封装测试等精密制造工序，对环境微颗粒、静电、温湿度、气流稳定性有着极致严苛的要求，微小粉尘、静电火花、温湿度波动均可导致芯片短路、光刻瑕疵、产品良率大幅下降。半导体精密制造洁净室区别于普通医药、日化洁净车间，核心建设目标聚焦微污染控制、静电消除、气流均衡、参数恒定，需严格遵循洁净标准与半导体行业规范。本文从工艺化设计、专项施工、系统安装、精密调试四个维度，阐述半导体洁净室全套建设安装核心技术。

一、整体设计

半导体洁净室工艺适配型整体设计是保障精密生产的核心基础，设计需完全贴合半导体制程等级差异化需求。先进制程芯片制造需达到ISO3–ISO5高洁净等级，常规封装测试工序适配ISO7–ISO8等级，设计阶段需根据制程精度精准划分洁净梯度。整体布局遵循单向工艺流程、洁污分级隔离原则，划分核心工艺区、设备作业区、缓冲气闸区、辅助运维区，通过风淋室、传递窗、负压缓冲间实现物理隔离，彻底杜绝人员、物料流动带来的交叉污染。

二、压差梯度

同时建立科学的压差梯度体系，严格执行“高洁净区＞次洁净区＞辅助通道＞非洁净区”正压递减设计，依靠稳定气压阻隔外界微尘侵入。环境参数定制化设计尤为关键，半导体车间恒温恒湿要求远高于普通洁净间，常规温度控制在20–24℃，相对湿度稳定在40%–55%，既能避免湿度过高导致晶片氧化、设备结露，又可防止湿度过低产生静电堆积，适配精密制程生产需求。

三、防静电、防微尘施工

防静电、防微尘专项围护施工是半导体洁净间施工的核心重难点。相较于普通车间，半导体洁净间施工首要严控静电危害与细微积尘。围护系统选用高致密、低发尘、防静电、耐腐蚀的专用净化板材，墙面、吊顶系统采用无缝装配式施工，板材拼接精度误差控制在毫米级，所有缝隙采用无尘密封胶全密闭处理，杜绝微小颗粒藏匿死角。

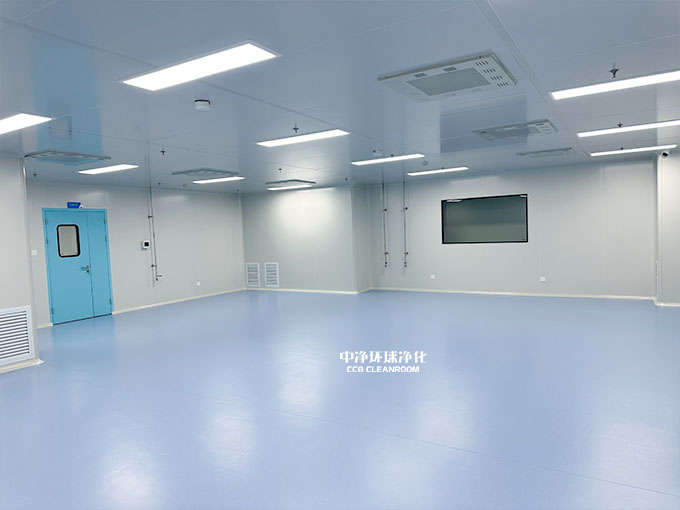

四、车间施工安装

车间所有阴阳角统一圆弧过渡处理，无直角积尘结构，室内全部采用嵌入式暗装水电管线、开关插座，最大程度减少室内凸起结构，降低气流涡流与积尘概率。所有施工工序实行无尘化作业，分区分段封闭施工，杜绝施工扬尘残留，保障围护系统高洁净、高密闭、防静电的核心性能。

五、净化与机电系统

净化与机电系统精准安装直接决定洁净室运行稳定性，是精密制造环境的核心支撑。气流系统采用半导体专用垂直单向流设计，核心制程区域全覆盖安装FFU风机过滤单元，超高洁净区FFU覆盖率达80%以上，搭配超高效过滤器，可精准捕捉0.1μm级超细粉尘，过滤效率高达99.999%以上，满足芯片精密制造微污染控制标准。

六、设备独立安装

空调净化、排风、配电系统实行分区独立安装，洁净区与非洁净区、核心工艺区与辅助区管线、电路完全分离敷设，避免设备运行震动、电路干扰影响精密仪器精度。新风系统、回风系统、废气处理系统同步配套安装，保障车间换气次数达标、气流循环平稳，无紊流、无死角。所有机电设备、管线安装完成后做减震降噪、密封封堵处理，规避设备震动导致板材松动、气流紊乱等问题。

七、全域清洁与验收调试

工程全域清洁与精密验收调试是车间投产前的关键闭环工序。施工安装全部完成后，执行分级精细化清洁作业，通过负压吸尘、无尘擦拭、密闭静置、全域消杀多道工序，彻底清除施工残留微尘与杂质。随后开展多系统联动调试，精准校准车间压差、温湿度、换气次数、气流速度、静电电阻等核心参数，优化气流组织，消除局部涡流死角。

最后依据ISO洁净标准与半导体行业规范，开展第三方专项检测，重点检测悬浮粒子、沉降菌、防静电性能、气密性、温湿度稳定性等关键指标，全部参数达标、资料齐全后方可竣工验收。通过全流程标准化设计、精细化施工、精准化安装调试，可构建稳定、安全、洁净的生产环境，有效保障半导体精密制造产品良率与生产稳定性。中净环球净化可提供洁净室、洁净厂房等的咨询、规划、设计、施工、安装、改造等配套服务。
