洁净净化车间的组合式变风量空调系统

作者: 深圳市中净环球净化科技有限公司发表时间:2021-10-20 17:49:41浏览量:363

洁净净化车间的组合式变风量空调系统 如果将较为独立的定风量空调系统或变风量空调系统与部分有较强功能的装置或者末端设备进行组合,就构成为所谓的组合式空调系统,如果将变风量空调系统与其他有较强功能的装置...
文本标签:洁净净化车间,车间净化空调系统,组合式变风量空调系统

洁净净化车间的组合式变风量空调系统

如果将较为独立的定风量空调系统或变风量空调系统与部分有较强功能的装置或者末端设备进行组合,就构成为所谓的组合式空调系统,如果将变风量空调系统与其他有较强功能的装置或末端设备进行组合,就构成组合式变风量空调系统:如果将常规的全空气系统和另一个全部用来输送新风的系统进行组合,就构成一个组合式空调系统;而将一个并联风机动力型变风量系统与风机盘管进行组合,就构成一种组合式变风量空调系统。

如果将单风道型变风量系统与其他空调装置进行组合,就构成组合式单风道型变风量系统;如果将单风道型变风量系统与风机盘管组合,将单风道型变风量系统与部分散热器组合,就构成组合式单风道型变风量空调系统。

在有分区的空调区域,使用组合式单风道型变风量空调系统可以取得较好的节能效果和较好的供冷或供热效能。

变风量系统的一个显著优势就是非常适合负荷变动频繁且变化幅度较大的应用环境,在分区的环境中,变频空调机组以适当的送风温度向内、外区全年送冷风,末端装置根据负荷要求调节送风量。

组合式单风道型变风量空调系统可以实现这样的功能:把外区寒冷季节供热设备的供热与送冷风的变风量系统彼此配合工作。区域中存在“过冷冉热”现象,组合式单风道型系统可以根据负荷特性划分系统,以不同的送风温度来满足个同区域的负荷需要,尽可能避免“过冷再热”现象出现。

一、洁净净化车间的风机盘管机组加单风道型变风量系统

1.基本构成

在有分区的空调区域中,外区和内区都设置有单风道型变风量末端送风口,即设置了单风道型变风量末端装置,在外区再附加设置风机盘管,就组成了风机盘管机组加单风道型变风量系统。

2.内、外区中的几种末端功能

1)外区中的风机盘管。外区中的风机盘管安放位置可以是靠窗边的位置,夏季风机盘管制冷,用来供给主要由外围护结构引入的冷负荷;冬季风机盘管制热供送热风,用来供给主要由外围护结构引入的热负荷。

2)内、外区中的单风道型变风量末端装置的功能。外区中的单风道型变风量末端装置的功能是处理外区的内热冷负荷,并向外区输送新风;内区中的单风道型末端的功能是处理内区的内热冷负荷,同时向内区输送新风。

内、外区中的单风道型变风量末端装置一样都为空调区域全年供冷。

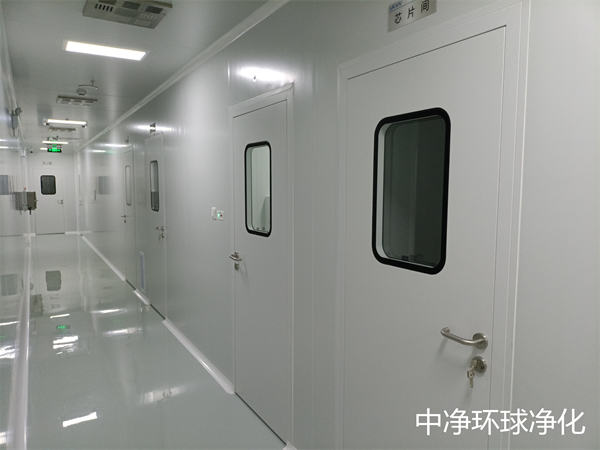

洁净净化车间

3)如果空调区域中有属于“过冷再热”的区域(如会议室),可以采用带加热环节的单风道型末端装置。

3.外区风机盘管安装

1)窗户侧旁立式暗装风机盘管的设置。外区一般设置暗装风机盘管机组。在窗户侧旁安装的是立式暗装风机盘管。

将立式暗装风机盘管设置成向上送风的情况。夏季供冷工况下,上吹的冷风卷吸窗边热空气向上流动并经由吊平顶上的回()风口流出,因此就带走了部分外围护结构的对流热,同时有效地降低了外窗的内表面温度;冬季供热工况下,上吹的热风卷吸窗边冷空气向上流动并阻止窗边的冷空气下沉,提高了外窗的内表面温度。

2)窗户侧旁低矮式暗装风机盘管的设置。

低矮式风机盘管的作用和立式风机盘管基本相同,前者的高矮尺寸较后者要低一些。冬季供热工况下,低矮式风机盘管对于减小窗户垂直向上的温度梯度有较好的效果 ,防止冷气流下沉。在空调区域外区的窗台高度较低时,特别适合使用低矮式风机盘管。

3)外区中卧式风机盘管的设置。

卧式风机盘管的气流组织是采用上送上回方式。卧式风机盘管的气流组织理想程度要较立式或低矮式风机盘管差。中净环球净化可提供GMP车间、净化车间、无菌车间、实验室、洁净厂房的咨询、规划、设计、施工、安装改造等配套服务。

4.系统应用说明

风机盘管机组加单风道型变风量系统中的单风道型变风量系统负责处理内、外区的内热冷负荷,风机盘管机组则负责外区的强化制冷或供热,组合系统中的两大单元各司其职,因此单风道型变风量的送风量相对较小,适合应用于负荷变化较大的空调区域,安置变频空调机组的空调机房可以小一些。由于洁净净化车间区内热负荷相对较稳定,对末端装置的风量调节范围要求不高,末端装置送风量比较稳定,使得区域温度控制有较高的质量。

由于系统中使用了风机盘管机组,所以容易引起“水患”与“细菌及霉菌滋生”问题。

风机盘管在国内得到了较为广泛的应用,设计、安装和运行维护都很方便,将风机盘管机组和单风道型变风量系统结合的组合系统,总体结构较为简化,是一种有着很好发展潜力、使用和易于推广的组合式系统。

二、洁净净化车间的周边散热器加单风道型变风量系统

1.系统结构

在有内外区的空调区域中,外区使用散热器装置和单风道型变风量系统进行组合,构成了周边散热器加单风道型变风量系统。

不同的末端或散热器装置的功能如下:

1)散热器安置在外区的适当位置(多为外区窗户侧旁)上,由单风道型变风量系统的送风口向内区和外区供冷。

2)内区和外区的单风道型变风量末端装置为内、外区全年供冷。

3)暑季时,外区的单风道型末端装置处理外围护结构冷负荷和内热冷负荷,兼向外区送新风,冬季时,处理外区内热冷负荷,兼向外区送新风。

4)内区的单风道型末端装置全年处理内区的内热冷负荷,兼向内区送新风。

5)如果空调区域中包括个别具有“过冷再热”功能要求的局部空间(如会议室),可以设置在加热环节的单风道型末端装置。

洁净净化车间

单风道型变风量系统一般采用吊平顶送风散流器或条缝型送风散流器,采用上送上回的送风方式。

条缝型散流器用以控制气流方向及大小,从外部就可以方便地调整,该散流器一般用于天花板上,也可以安装在侧墙或其他位置。

2.散热器装置

周边散热器加单风道型变风量系统实际上也是由两个部分组合而成:一部分是单风道型变风量系统,另一部分是分布在外区的散热器装置。散热器装置有各种不同的结构和有不同的工作原理,:

1)对流散热型的散热器。

2)辐射散热型的散热器。

3)带窗边风机和不带窗边风机的散热器。

4)热水热水盘管型的散热器。

5)电热型散热器。

3.系统应用说明

周边散热器加单风道型变风量系统的运行也有一些特点。暑季外区供冷工况下,外围护结构引入的冷负何、外区的内热冷负荷需求的冷量均由设置在外区和内区的单风道型末端装置来提供,因此变频空调机组供送的冷风风量较大。还有,外围护结构在每天引入的冷负荷变化幅度很大,中午炎热的时段,外围护结构引入的冷负荷可以达到最高峰值,这就要求装置在外区的变风量末端风量调节范围较大。

由于没有其他冷量供给装置,暑季外区变风量末端装置负担了外区的全部冷负荷,冷风供给量较大,所含新风量也较大,使内区的新风量被较多地分流,导致内区新风不足。冬季供热工况下,外区的冷、热负荷由单风道型末端装置和散热器分别处理及提供热量,导致变风量末端装置的送风量变小,也就是说供给的新风量也随之减小,这也是不利的方面。

减小变风量末端装置的送风量,新风量也会相应减小。

周边散热器加单风道型变风量系统在我国也是一种应用价值较高并有很大发展潜力的系统。

本文由中净环球净化CCG(www.ccg-sz.com)提供,转载请注明出处。
