净化无尘车间风机盘管的安装

净化无尘车间风机盘管主要由风机、电动机、盘管(热交换器)、凝结水盘、机壳和电器控制部分组成。其盘管由集中的冷热源提供冷水或热水,风机则是将室内的空气吸入机组内,经盘管被冷却或加热后再送入室内,室内空气不断地被机组循环处理,实现调节空气的目的。

风机有三挡调速,可调节风量的大小,以达到调节冷热量的目的。风机盘管机外余压较小,通常不接风管或只接较短的风管。若需要接较长的风管,则需要采用高静压风机盘管,高静压风机盘管机外余压约为30~50Pa

风机盘管占用空间小,便于安装和布置,控制灵活,常与新风机组配套使用。风机盘管加新风系统广泛使用于公共建筑中。风机盘管的形式有卧式暗装、立式暗装、卧式明装、立式明装、卡式和立柜式等,其中以卧式暗装风机盘管使用得较多,下面以净化无尘车间卧式暗装风机盘管安装为例,介绍风机盘管的安装工艺。

1、卧式暗装风机盘管的安装工艺:

风机盘管安装工艺流程:开箱检查→电动机检查试转→表冷器水压试验→风机盘管安装→检验

(1)检查与试验要求。开箱检查:认真核对的风机盘管名称、型号和规格,核对装箱单、设备说明书、产品质量合格证书与产品性能检测报告等随机文件,进口设备还应具有商检合格的证明文件。检查风机盘管电动机壳体及表面交换器有无损伤、锈蚀等缺陷。风机盘管的结构形式、安装形式、出口方向、进水位置应符合设计安装要求。

风机盘管应逐台进行通电试验检查,机械部分不得摩擦,电气部分不得漏电。风机盘管应按总台数的10%进行水压试验,试验强度应为工作压力的1.5倍,定压后观察2~3min不渗不漏。

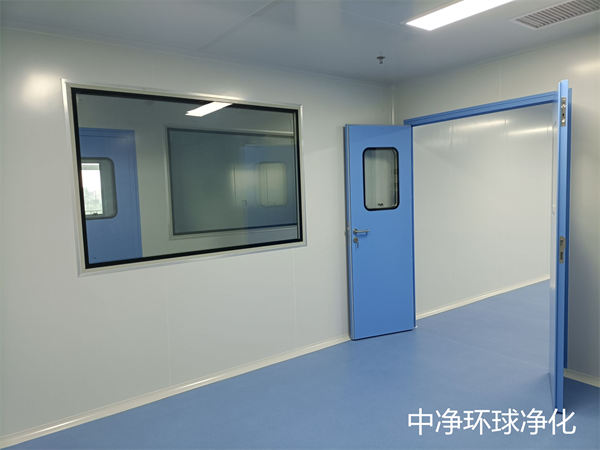

净化无尘车间

(2)卧式暗装风机盘管的安装操作。卧式暗装风机盘管通常安装在空调房间的吊顶内,吊顶应留有活动检查口,以便于机组能整体拆卸和维修。风机盘管由独立的支、吊架固定,并应便于拆卸和维修。风机盘管的吊架是使用普通吊架还是减振吊架均由设计而定。风机盘管与送风口、回风口或风管连接时应为柔性软管连接,常用的是帆布软管或铝箔软管,软管长度150~250mm

风机盘管是否带有回风箱,回风口是否设置过滤装置均由设计而定。当设计风机盘管不带回风箱时,回风口直接安装在吊顶上,吊顶空间成为一个回风腔;当设计风机盘管带回风箱时,安装在吊顶上的回风口通过风管与回风箱相连接。中净环球净化可提供无尘车间、净化厂房的咨询、规划、设计、施工、安装改造等配套服务。

2.净化无尘车间风机盘管安装质量验收标准

一般项目为:

风机盘管机组的安装应符合下列规定:

(1)机组安装前宜进行单机三速试运转及水压检漏试验,试验压力为系统工作压力的1.5倍,试验观察时间为2min,不渗漏为合格。

(2)机组应设独立支、吊架,安装的位置、高度及坡度应正确、固定牢固。

(3)机组与风管、回风箱或风口的连接,应严密、可靠。

检查数量:按总数抽查10%且不得少于1台。

检查方法:观察检查及查阅检查试验记录。
