净化实验室工程通风空调系统部件制作

作者: 深圳市中净环球净化科技有限公司发表时间:2022-08-05 17:57:51浏览量:82

净化实验室工程通风空调系统部件制作 净化实验室工程通风空调系统部件主要有各类送风口、回(排)风口、风阀、罩类、风帽、柔性短管等,其制作可参看已有的国家标准图集。为保证系统的使用效果和外形美观等,现在多...
文本标签:净化实验室工程安装,实验室空调系统制作

净化实验室工程通风空调系统部件制作

净化实验室工程通风空调系统部件主要有各类送风口、回()风口、风阀、罩类、风帽、柔性短管等,其制作可参看已有的国家标准图集。为保证系统的使用效果和外形美观等,现在多是外购由工厂商品化生产的成品如风口、风阀,只有罩类、风帽、柔性软管等少数部件需要施工单位在现场制作。

1.罩类制作

罩类部件主要用于排风系统,作为通风系统的局部排气装置。其制作工艺包括展开放样、剪切、咬口加工、卷圆或折方、咬口咬合、整形等工序。

(1)展开放样

1)根据设计或标准图集给定的形状与尺寸,选择合适的展开方法,将罩展开在板材上。

2)按照工艺要求和连接需要,将相关留量在相应位置上放出。

(2)剪切:检查展开图及加工所需留量无误后,实施裁剪。

(3)咬口加工:按所选咬口形式及所放留量,用机械或手工加工好咬口。有些罩类需卷制圆钢或起筋来加固,要在咬口加工后就进行。

(4)卷圆或折方:机械与手工并用来卷圆或折方,应适度施力,圆弧要圆滑,棱角要清晰。

(5)咬口咬实与整形

1)咬合前,应仔细检查咬口钩挂情况,无抵碰情况就将咬口压实。

2)把罩的上下口修整,使圆口圆滑,矩形口方正。

(6)用于蒸汽潮湿气体的吸气罩,因可能结露,还应在罩口内边加工成沟槽,并设置短管,以利于凝结液体的排出。

2.风帽制作

风帽有伞形、筒形、锥形风帽。伞形风帽适用于一般机械排风系统,筒形风帽因比伞形风帽多一个外筒而适用于自然排风系统,锥形风帽适用于除尘系统。

筒形风帽由伞形罩、外筒、扩散管与支撑四部分组成。其制作工艺流程包括展开放样、剪切与切割、咬口加工、卷制加固筋、划线钻孔、卷圆与揻弯、咬口咬合、组装等工序。具体步骤是:

(1)按放射线法分别将伞形罩、扩散管与挡风圈展开,并依次放出单件纵缝单平咬口的留量、卷制加固圆钢所需的留量、挡风圈咬口留量。

(2)把外筒展开并设置纵缝单平咬口留量及上下口卷制加固圆钢的留量。

(3)按国家标准图集选择支撑型钢(扁钢或角钢),按实际需要划切断线和揻弯线。

(4)用机械与手工对板材、型材实施切割。

(5)将伞形罩、扩散管、外筒与挡风圈加工好咬口。

(6)把外筒两端分别卷制圆钢或铆接扁钢。

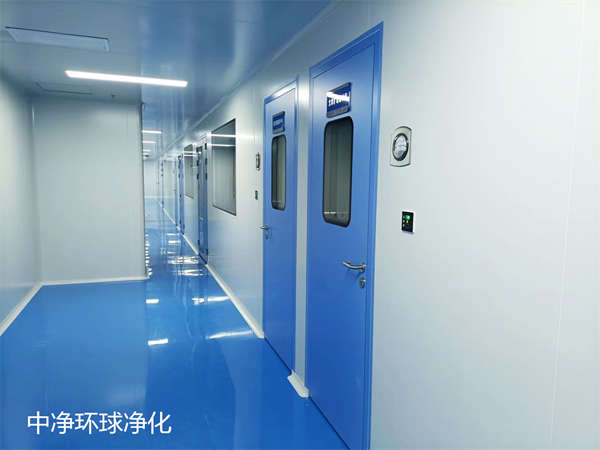

净化实验室

(7)将支撑、伞形罩、外筒、扩散管连接孔画出,并冲眼定位后钻削。

(8)把圆筒、伞形罩、扩散管、挡风图卷圆咬合后,分别进行整圆。

(9)将其支撑在台虎钳上,弯至所需角度,再进行防腐处理。

(10)组对安装:将上述各件用螺栓连接紧固成一体。规格相同的扁钢支撑要先固定在伞帽上,再铆接在扩散管上。

伞形风帽的伞形罩和倒伞形罩可按原锥形展开咬口制成。支撑用扁钢制成,用以连接伞形帽。锥形风帽的制作方法主要是按圆锥形展开下料组装。中净环球净化可提供净化实验室、洁净室的咨询、规划、设计、施工、安装改造等配套服务。

3.柔性短管制作

柔性短管的长度一般为 150~300mm,设在结构变形缝的短管长度应是变形缝宽度加100mm。一般净化实验室工程通风空调系统采用帆布或人造革制作,洁净空调系统或输送潮湿空气,工作在潮湿环境中的需用涂胶帆布制作,用于防排烟系统或高层建筑空调系统的柔性短管须使用不燃材料,输送腐蚀性气体的通风系统要用耐酸橡胶板或0.8~1.0mm的软聚氯乙烯布制成。

(1)帆布(或涂胶帆布)柔性短管制作:帆布(或涂胶帆布)制柔性短管的制作工艺包括展开放样、裁剪、缝制、成形、法兰组装铆接等工序。具体步骤是:

1)按已知入口直径和出口边长,计算并在帆布上画线(用红蓝铅笔)后在接合缝处放出20~25mm的搭接量。

2)用布剪进行裁剪。

3)用针线(应是上好的丝线、尼龙线)把软管搭接缝制双行。

4)用δ>0.75mm镀锌板裁剪成板条,其长度等于风机口周()长,宽度应比与其铆接的角钢边宽多6~8mm留作法兰翻边量。

5)用镀锌板条压住帆布短管端头(与角钢法兰平面平齐,板条则应将翻边量伸出法兰平面)进行铆接,铆接间距应相对较小,控制在60~80mm。待全部铆接后,再将压接板条的翻边敲出,紧压在角钢法兰平面上,并找平。

另一种加工方法是把展开的帆布两端,先用60~80mm宽、长度为展开周长的镀锌板条固定牢;然后将板条纵缝单平咬口加工好,再卷圆或折方后,把帆布搭接双行缝制并咬合单平咬口;然后用短管两端的镀锌板条与法兰铆接,再把翻边敲出。

(2)软聚氯乙烯连接管制作:

1)先把软塑料布按入口直径与出口边长展开划线(应用红蓝铅笔),并放出10~15mm的搭接量和法兰留量,法兰留量应按角钢规格留出。

2)焊接时,应将塑料布按所划线对正,再用端部打扁薄的电烙铁头伸入上下两块塑料布的叠缝中加热。等出现微量浆液时,用专用压辊实施滚动压紧,使双层塑料布粘合在一起。电烙铁应沿焊缝慢慢移动烘烤,压辊也随之缓缓滚动直至端头。为连接牢固,当一面焊完后,将塑料布翻转过来,重复上述动作,再焊另一面。

3)矩形的柔性短管搭接缝一般应放置在中间。对其四边缺角部分,要用小块料补上。

4)焊接的电烙铁温度须保持在210~230℃之间,一般可用调压变压器来控制温度。

本文由中净环球净化CCG(www.ccg-sz.com)提供,转载请注明出处。
