无尘室空调净化系统室内机的选型与布置

无尘室VRV空调系统室内机一般由直接蒸发式换热器和风机组成,与分体空调器的室内机结构类似,可分为单冷型、热泵型和热回收型三种形式。室内机的大小、型式、布置位置均直接影响空调气流组织、空调系统的造价及空调使用效果。在选用布置多联机室内机时,应充分掌握各种型号室内机的特点,扬长避短,合理选择室内机的大小和机型。

无尘室VRV空调系统的室内机形式多样,容量丰富。其型式包括天花板嵌入式(双向气流或多向气流)、天花板内藏风管式(普通型、超薄型)、天花板嵌入导管内藏式、天花板悬吊式、落地式(明装或暗装)、挂壁式等多种型式。室内机单台制冷量和制热量从几千瓦至几十千瓦,多种规格近多个机种供选择。

无尘室VRV空调系统室内机的选择是根据计算的空调房间的冷负荷,室内要求的干、湿球温度及夏季空调室外计算干球温度,在厂家提供的室内机样本制冷容量表中,初步选择室内机的型号。选型时,考虑到多联机系统使用的灵活性以及间歇使用和邻室传热,宜对计算负荷适当放大。对于需全年运行的热泵型机组,应比较无尘室的冷、热负荷,按照其值较大者确定室内机的容量。

同时,还应根据无尘室使用功能、装修布置、层高及室内机安装高度限制,来确定室内机机型及安装位置。室内机型式的选择可按如下几点进行:

①室内机型式的选择须与室内装潢紧密结合,充分考虑无尘室的美观性、整体协调性。

②无尘室高度不很高时,尽量采用超薄型室内机,以保证室内层高。

③无尘室有吊顶,且平面成长窄条形时采用侧送或顶送风嵌入式室内机。

④无尘室有吊顶,且平面成正方形或空间较大时采用四面出风嵌入式室内机,也可选用单(双)向出风嵌入型室内机;但对于层高较高的无尘室,选用嵌入式机型,会出现冬季供热时热风不能送达工作区(供冷时不存在此问题),因此,对单(双)向出风嵌入型室内机,安装高度离地面不宜超过3m;对四面出风嵌入式室内机,允许安装高度不宜超过4m。

⑤无尘室层高较低且要求出口静压不超过50Pa时,可采用低静压暗装管道型;而对于无尘室层高较高、面积较大且对出口静压要求较大(一般较大为147Pa)的场合,可采用高静压暗装管道型室内机。

⑥无尘室无吊顶,或无尘室装修顶部安装空间不够,层高较低时,可根据其平面形状、大小灵活地采用明装悬吊式、明装壁挂式和明装落地式室内机。中净环球净化可提供无尘室、洁净室的咨询、规划、设计、施工、安装改造等配套服务。

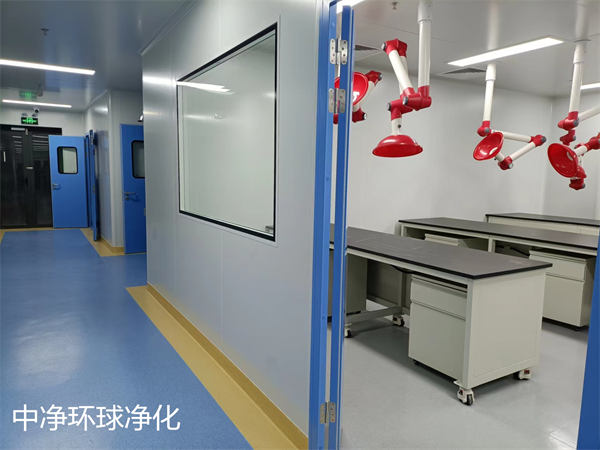

无尘室

⑦不宜将室内机安装在酸性或碱性环境中;安装位置尽量远离电磁波发射源,以大于3m为宜;如安装在较高温、湿度的无尘室,则需对这部分室内机外壳进行保温,以防结露。

⑧对同一种形式的室内机,规格越小,单位冷量造价越高,对于冷负荷较大,面积较大的情况,在满足室内气流组织和噪声要求的条件下,尽可能选用大规格室内机,以降低造价,简化系统,这样,设备费和安装费均可减少,并提高了系统的可靠性。四面出风嵌入机噪声小,风机功率小,安装维修简单,较有优势。尽管风管机价格较低,但考虑到消声和风管、风口等安装费用,四面出风嵌入机整体价格与风管机相差较小。

室内机组初选后应进行以下修正。

①根据连接率(又称超配比)修正室内机容量。VRV空调系统所连接的各室内机的额定制冷量之和与室外机额定制冷量的百分比,称为该系统的机组连接率、容量配比系数或超配比。所谓额定制冷量,是指当室外干球温度35℃、室内干球温度27℃、湿球温度19.5℃、冷媒配管长度5m、室内外机高差0m时的制冷量。VRV系统的连接率可在50%~135%范围内选取。但当连接率超过100%,室内机的实际制冷、制热能力会有所下降,需要对室内机的制冷、制热容量进行校核。

②根据给定室内外空气计算温度进行修正。由给定的室内外空气计算温度,查找室外机的容量和功率输出,计算出独立的室内机实际容量及功率输入。

③根据配管长度进行修正。根据室内外机之间的制冷剂配管等效长度、室内外机高度差,查找相应的室内机容量修正系数,计算出室内机实际制冷、制热量。

④根据校核结果与计算冷、热负荷相比较。如果修正值小于计算值,则增大室内机规格,再重新按相同步骤计算,直至所有室内机的容量大于室内负荷。

当布置在卫生间内,吊装安装时须注意以下几点:

①平面布置时,应让开大小的管道位置(供水、排水等),否则卫生间整体吊顶更低。

②室内机的回风要接出一段回风总管到卫生间外,以避免异昧及水蒸气吸入,传至所有房间。

③利用走廊回风,终回至室内机。此时,卫生间隔墙总回风口开口面积要足够大(可按v≤3m/s计算回风口面积)。

总之,新风系统室内机的放置应充分体现人性化,远离有静音要求的场所。利用吊顶来隐藏室内机及各风管、制冷剂管、冷凝水管,并保证气流组织的合理性。另外,室内机尽量能放置在负荷中心,这样可以在总送风管道接出后即满足大负荷的房间,使后面的风管管径变小。

本文由中净环球净化CCG(www.ccg-sz.com)提供,转载请注明出处。
