洁净室空调管道连接

作者: 深圳市中净环球净化科技有限公司发表时间:2019-02-06 19:09:11浏览量:59

洁净室空调管道连接 洁净室机组安装就位后进行水系统管道安装施工,或将已布置好的水系统管道与机组蒸发器和冷凝器的水管口连接;进出水管路应按机组上标识要求连接,一般规定为:冷凝器水管下进上出,蒸发器冷...
文本标签:洁净室空调管道,空调管道连接

洁净室空调管道连接

  洁净室机组安装就位后进行水系统管道安装施工,或将已布置好的水系统管道与机组蒸发器和冷凝器的水管口连接;进出水管路应按机组上标识要求连接,一般规定为:冷凝器水管下进上出,蒸发器冷媒接管侧为冷冻水进水口侧;水系统必须选配流量和扬程合适的水泵,以确保机组正常供水,水泵与机组和水系统管路之间除采用防振软连接头连接外,还应自设支架以免机组受力,安装时的焊接工作应避免对机组造成损坏;机组进水管路前必须安装水过滤器,系统水管路冲洗和保温要在与机组连接前进行,避免脏物损坏机组;水室设计承受水压1.0MPa,为防止损坏蒸发器和冷凝器,不可超压使用。

  在蒸发器和冷凝器的出水管上安装流量开关,流量开关应垂直安装在出水管上,流量开关两边至少应有5倍管道直径的直管段;不要将其安装在接近弯管、孔板及阀门的附件;为防止流量开关的颤抖,应将水系统中的所有的气体排放出去;开关上箭头指向必须与水管的水流方向一致。冷却水管路系统必须先安装防振软连接头、温度计、压力表、排水阀、截止阀、水过滤器、止逆阀、靶式流量控制器等,再与冷却塔进出水管路相连;供水管路要尽可能短,管路的规格要根据水泵的有效扬程、管路流量和流速而定,而不依照接头规格。冷凝器的水口方向可以根据用户要求更改,需要确认正确的隔板位置,使用新的橡胶密封圈;冷却水的温度、流量测量装置需重新布置;拆装水室端盖时,紧固螺栓要按一定顺序进行。中净环球净化可提供洁净室、洁净车间的咨询、规划、设计、施工、安装、改造等配套服务。

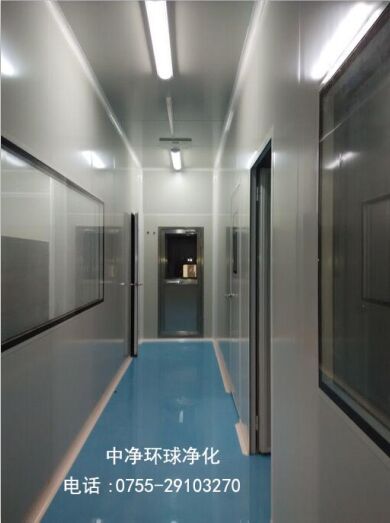

洁净室设计安装


  膨胀水箱应安装在高于空调系统最高处1-1.5m处,水箱容量约为整个系统水量的1/10;水管应尽量避免垂直方向的变化,在管路的高处与膨胀水箱之间安装手动或自动排气阀;进水和出水管路的直管段上安装温度计和压力表,避免将其安装在太接近弯管的地方,各低点应配有防水接头,以便放清系统中的雨水,在操作机组之前,把截止阀接到放水管路上,装在进水和出水接头附近;蒸发器进出水管之间应有旁通管道,便于管道清洗和检修,使用柔性接头可以减少振动的传递;冷冻水管路和膨胀水箱应进行保温处理,阀件接头处应留出维护操作部位;管道做过气密性试验后,再包保温层,以避免热传递和结露,保温层上应罩有防潮密封。



本文由中净环球CCG(www.ccg-sz.com)提供,转载请注明出处。
