半导体无尘厂房净化工程施工

半导体制造属于超精密加工行业，光刻、刻蚀、薄膜沉积、晶圆切割等核心工艺对生产环境的尘埃粒子、静电干扰、温湿度波动、微振动控制有着极致严苛的标准。无尘厂房净化工程作为半导体生产载体的核心建设内容，施工质量直接影响车间洁净等级、生产良率及设备使用年限。半导体无尘厂房具有多洁净等级分区、工艺系统复杂、防微振与防静电要求高、密封性要求极强等特点。为保障工程建设达标，需结合半导体生产工艺特性，采用差异化施工技术与全过程质量管控体系。

一、厂房施工与建设原则

半导体无尘厂房并非简单的密闭空间装修，而是集建筑结构、净化空调、机电管线、自控系统、防静电系统于一体的综合性系统工程。工程施工主要存在四大难点：一是洁净分区复杂，车间需根据工艺流程划分为高洁净区、中洁净区、缓冲通道及辅助区域，各区域压差、气流标准各不相同；二是防污染要求极高，施工全过程严禁产生二次扬尘、杂物残留与化学污染；三是精密参数控制严格，温湿度、风速、压差、静电电阻、微振数值需长期稳定可控；四是交叉施工工序多，机电预埋、围护装修、净化设备安装极易出现工序冲突。基于以上难点，工程整体遵循先预埋后装饰、先粗净后精净、先分区后系统、先调试后验收的建设原则，严格划分施工阶段，规避工序倒置带来的质量隐患，保障整体工程有序推进。

二、核心专项施工关键技术

（一）分区隔断与气密密闭施工技术

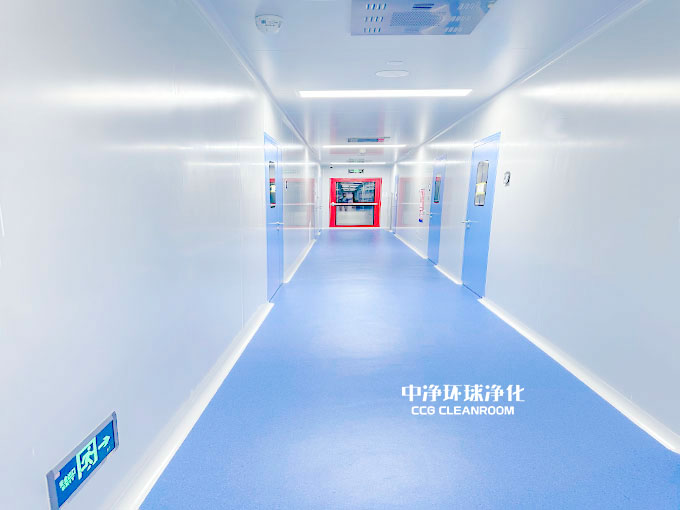

洁净分区是保障不同工艺区域环境标准的基础。工程采用阻燃防静电净化彩钢板进行墙体与吊顶搭建，针对高低洁净区交界处、工艺隔间、风淋室、传递窗等关键节点做专项密闭处理。板材拼接全部采用无外露螺丝暗装工艺，拼接缝隙采用耐老化中性密封胶连续封边，杜绝积尘死角。洁净区门窗采用气密性专用净化门窗，门框底部设置防尘密封条，所有管线穿墙、穿顶板位置采用专用洁净密封套管封堵，有效阻断空气渗漏与粉尘串流。

（二）净化风系统与气流组织施工技术

空气净化系统是无尘厂房的核心。施工中严格按照洁净等级匹配三级过滤系统，对新风、回风、排风管道进行差异化布设。风管全部采用优质镀锌钢板制作，进场前完成内壁脱脂、除尘、防腐处理，法兰连接处加装密封垫片，杜绝风管漏风问题。针对半导体车间特殊工艺需求，高洁净区域采用顶送侧回、均匀层流气流组织形式，低洁净区域采用乱流换气模式，保证车间气流循环均匀、尘埃快速沉降排出。同时严格建立阶梯式压差体系，洁净区气压始终高于缓冲间，缓冲间高于非洁净通道，从物理层面阻挡外界污染物侵入车间内部。

（三）防静电与无尘地坪施工技术

半导体元器件对静电敏感度极高，静电放电极易造成芯片击穿、报废。车间地坪统一采用防静电环氧自流平工艺，施工前对基层地面进行打磨、固化、除尘、除油处理，修复空鼓、裂缝、凹凸缺陷。分层涂刷底漆、中涂砂浆层、防静电导电层及耐磨面漆，整体地面无缝、无气孔、无划痕。施工完成后对地面导电性能、平整度、耐磨度进行专项检测，确保静电释放参数符合半导体生产规范。

三、全过程精细化施工管控体系

半导体净化工程质量管控贯穿施工全周期。前期严格执行材料进场验收制度，所有净化板材、过滤器、密封材料、地坪材料均需具备阻燃、防尘、防静电检测报告，杜绝不合格材料入场。施工过程实行洁净分级作业管理，粗装阶段做好封闭降尘，精装阶段实施无尘化施工，作业人员统一穿戴洁净工装、无尘鞋帽，施工工具专人清洁保管，干湿作业分区开展，从源头控制扬尘污染。同时严控隐蔽工程质量，管线预埋、风管对接、墙体密封、吊顶固定等隐蔽工序，必须验收合格后方可封板覆盖，留存完整施工影像与验收记录。

四、系统调试与竣工验收标准

工程主体施工完成后，严禁直接投用，需开展系统性清洁、循环换气与设备调试。首先对车间全域进行深度无尘清洁，清除施工残留粉尘与杂物；随后开启净化系统连续通风循环，稳定车间气流与环境参数。调试阶段重点检测尘埃粒子浓度、空气温湿度、区域压差、换气次数、防静电性能、噪音及洁净室密封性等核心指标，对照洁净标准与半导体工艺设计要求逐项核验。所有参数达标、资料齐全、调试稳定后，方可完成竣工验收与交付投产。

半导体无尘厂房净化工程施工是技术、精度、标准的系统工程。施工过程需突破常规装修思维，立足半导体精密生产需求，针对分区密闭、气流组织、防静电施工、全过程管控等关键环节优化工艺方案。通过标准化施工技术与精细化管控体系，能够有效保障洁净车间运行稳定性，降低产品不良率，为半导体芯片、精密器件规模化生产提供可靠的环境保障。中净环球净化可提供无尘厂房、无尘室等的咨询、规划、设计、施工、安装、改造等配套服务。
