GMP洁净厂房风量平衡

作者: 深圳市中净环球净化科技有限公司发表时间:2018-08-31 19:04:17浏览量:2813

GMP洁净厂房空调系统要准确地进行风量平衡,不仅需要先进的测量仪器,同时还要具备系统的平衡技术;在平衡过程中要对流体的“此起彼伏”现象有预见性,灵活运用测量仪器,减少反复调整、测试次数;测试过程中使用电子式风量罩,完全覆盖整个高效送风口,实时读取风量数据,确保被测风量处于允许波动范围。中净环球净化可提供GMP洁净厂房的咨询、...
文本标签:GMP洁净厂房,洁净厂房设计装修

GMP洁净厂房风量平衡

风量平衡测试包括整个洁净厂房的空调系统,涵盖空调系统总送风量、回风量、新风量的平衡,以及系统内部各个风口之间风量的调整与测试,使其满足设计风量与房间换气次数要求;风口作为通风空调系统的末端设备,同时也是洁净厂房中净化系统的末端设备;要做到空调系统内部风口之间的风量平衡,首先必须做到各个送风支管之间的风量平衡,而平衡的前提是对风量的准确测量,否则就是盲动;洁净厂房因需要防止交叉污染,房间也因其不同功能进行设置与分割,所以GMP洁净厂房具有房间多、风量要求精确、压差梯度要求高等特点。

GMP洁净厂房总风量孔位置选取

洁净厂房风量平衡流程为:总风量测定孔位置选择→总风量调试→风口风量平衡调试→风量复测→风阀开度位置标记;合理选择测试断面是精确测定送、回风总量的前提,测定孔位置选择流程为:主管直管段选取尺寸量取→总风量测定截面位置选择→划线确定测定孔位置;测试截面的选取与测试截面截面积的测定是测试的前期准备工作,测试截面应尽量选择在气流均匀、前后一定距离范围内无局部阻力部件的直管段上,尽量保证被测风速断面的均匀性和稳定性;对于圆形风管截面,应按等面积圆环法划分测定截面和确定测点数,根据管径大小将圆管截面分成若干个面积相等的同心圆环,每个圆环上有4个测点,4个测点必须在相互垂直的两个直径上,圆环的中心设1个测点。中净环球净化可提供GMP车间GMP洁净厂房的咨询、规划、设计、施工、装修改造等配套服务。

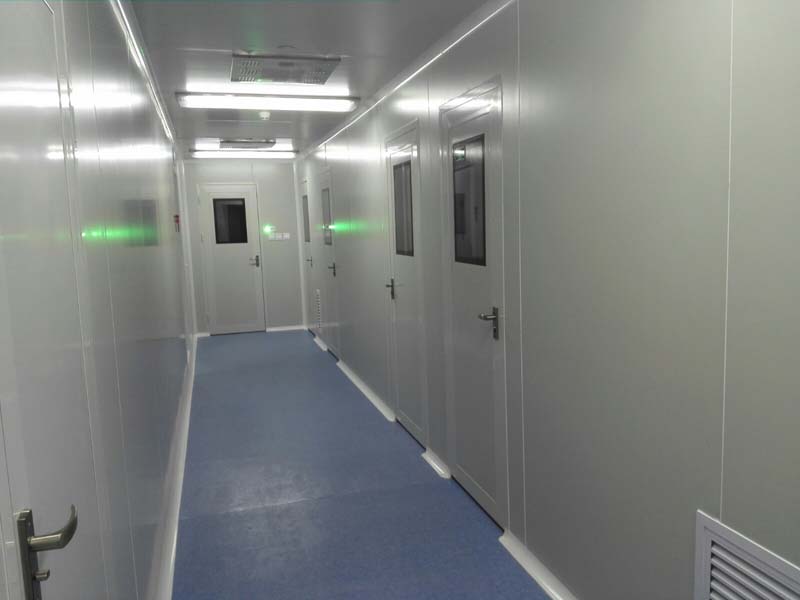

GMP洁净厂房

    GMP洁净厂房总风量调试

    风口风量平衡的前提是总送、回风量的平衡,总风量调试的流程为:系统管路的风阀检查→风速风量测试→变频器或阀门调节→风速风量测定;进行系统总风量调试之前,需确认空气处理机组处于正常运行状态,系统管路风阀全书检查确认其正常开启,电动阀与自控专业联系定位;当洁净厂房净化空调系统规模较大、主干管具备较长直管段时,选择风管法,当其净化系统较小,主管路弯曲又不便测试时,常采用风口法进行平衡以提高效率。风口风量平衡调试实际上是通过调节阀门的开度,使其阻力特性发生变化,最终使系统内部各个风口之间达到设计要求的平衡状态,进入该阶段不能局限于仅满足局部风口风量要求,而要从整体布局考虑,有预见性的进行系统调试;风量平衡前应对每一个高效过滤器送风口进行编号,非单向流洁净厂房风量平衡的实质是风口风量平衡,而单向流洁净厂房风量平衡的实质是风口截面风速的平衡,技术流程为:风口编号→风口风量分布摸底→风口风量平衡调试。风口风量平衡完毕,系统中与之相关的送风量、回风量和新风量均需要复测,防止因系统阻力变化明显导致总送、回风量变化。

    质量保证措施

    整个调试过程保证所有测量仪器处于在检状态,所做的每一个测试,保留原始记录;风口风量平衡过程中时刻关注总风量的变化趋势;涉及风口风量测试尽量采用风量罩测定,少用单点风速仪,减小测试误差;风速仪测试时,测定点数适当增加,减小误差,系统平衡调试完毕,阀门把手固定牢固避免系统波动。



本文由中净环球CCG(www.ccg-sz.com)提供,转载请注明出处。
