10万级洁净车间的空调分区和系统配置

一. 洁净车间的空调分区和设计举例

一般情况下，在变风量空调系统的设计中首先对空调区域特性进行内、外分区。对于进深较大的空调房间宜分为内、外区，其中外区进深可取3~5m(距离外墙或外窗)。进行分区后，可以采用:“内、外区各白独立，分别设置不同的空调系统”和“内、外区设置为同一个空调系统”的系统配置。

“内、外区各自独立，分别设置不同的空调系统”是指内区通常采用的是单冷型空调机组的单风管变风量空调系统，外区可采用冷热型空调机组的单风管变风量空调系统和冷热双空调机组双风管变风量空调系统。

“内、外区设置为同一个空调系统”是指内区通常采用的是单冷型空调机组的单风管变风量空调系统，外区在内区相同的单风管变风量空调系统送风总管的基础上，设置周边区的辅助供热系统。

二. 洁净车间的空调分区和系统配置

1.空调分区和系统配置举例

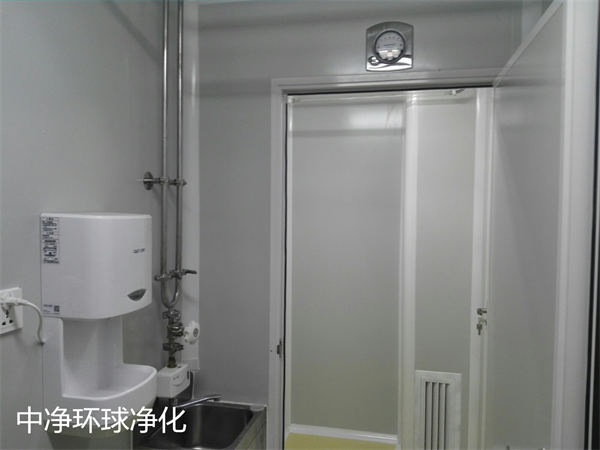

某洁净车间标准层平面十分规则,内外区较为明显。分区情况:将距洁净车间外墙5m以内的室内区域作为外区，其余部分办公区作为内区,没有按东西朝向分两个区。空调机组按内外区分别设置，水系统也按上述空调风系统的分区为依据设置。整个外区夏季供冷冬季供暖，水系统为切换两管制。空调方式为 AHU+VAV Box全空气方式:新风通过竖向管送至各车间楼层。在每层的新风支管上根据各洁净区的新风要求，设置相应风量开度的 VAV Box以保证该层的新风量，并在每屋设有一排风口，将室内排风引入地下机房和车库作为补风用，不但平衡了室内风压，维护室内空气品质，也有效地改善了地下机房和车库的空气质量。中净环球净化可提供净化车间、无菌室的咨询、规划、设计、施工、安装改造等配套服务。

洁净区内的 VAV系统采用单风道形式，与应用较多的风机动刀型系统相比，节能性更好，也较好地避免了其他系统常见的冷热抵消现象。变风量空调末端选用带 Lon总线通信接口,具有物理风阀阀位反颂的压力无关的节流型 VAV BOX，并带显示器，可显示室内温度、设定温度和温度再设定。系统控制等略为变静压方法。由于VAV末端控制器与空调机房内的AHU现场控制机（DDC）有良好的通信联系，使现场控制机在得到各末端装置风量实测值、房间温度实测值及阀位信息等参数后与设定值进行比较并利用计算软件，控制各末端装置和变风量空调箱送风机进行协调控制，VAV系统采用变静压控制策略实时控制，利用各末端装置风量设定值之和与风机转速的对应关系，找出合适的送风量，同时根据室外的温湿度或各VAV末端装置的较大较小风量找出合适的送风温度，从而得出比较合适的送风参数，以保证各风阀尽量处于较大开启状态，较大限度地节约风机的能量，并避免大量风阀关小引起的噪声和系统振荡等问题。

2.洁净车间的空调分区和系统配置部分注意事项

将内外区细分为若干温度控制区域，每个温度控制区对应配置一个变风量末端，分别逐时计算各区冷热负荷，按照较大冷负荷及送风温差计算一次风较大风量选取 VAV末端，按照各区逐时负荷较大值及送风温差选取空调箱。

关于温控区域划分时，应尽量要求业主或者装修单位提供详细的划分资料，否则温控区域划分过大,使末端设备过大,并会影响温度控制、温度精度及噪声等问题;而温控区域划分过小会使末端设备与控制设备过多，投资过大。

外区选择风机驱动串联型变风量末端装置，内区选择单风道变风量末端装置。外区房间负荷减少时，为维持室内设定温度，一次风相应减少，二次风增加，但总送风量不变，室内气流组织较稳定，换气效果好，人的舒适感较好，大部分房间换气次数在10次/h以上:内区房间冷负荷较为稳定，送风量变化不大，房间换气次数大都达到6次/h。
