如何进行洁净室送风量核算?

作者: 深圳市中净环球净化科技有限公司发表时间:2022-06-09 17:56:51浏览量:3286

如何进行洁净室送风量核算? 洁净室的送风量计算不同于一般的空调房间,因为经过滤处理送入洁净室内的洁净空气除了要承担保证室内的温度、湿度的选风量外,还要排除、稀释室内的污染物,以维持室内的空气洁净度。...
文本标签:洁净室送风量计算,洁净送风量核算

如何进行洁净室送风量核算?

洁净室的送风量计算不同于一般的空调房间,因为经过滤处理送入洁净室内的洁净空气除了要承担保证室内的温度、湿度的选风量外,还要排除、稀释室内的污染物,以维持室内的空气洁净度。

1.非单向流洁净室的洁净送风量

非单向流洁净室的净化原理是利用送入洁净空气稀释室内的污染物,从而达到所要求的空气洁净度等级。其洁净度的计算,即洁净室内含尘浓度的计算理论和方法有多种。

非单向流洁净室洁净度稳定的含尘浓度计算见式(6-2)

N=[60G×103+MK1-S)(1-ηx]/{K[1-S)(1-ηH]     (6-2)

式中:N---非单向流洁净室稳定含尘浓度,pc/L

G---洁净室内单位体积发尘量,pc/(min·L)

M---室外空气含尘浓度,pc/L

K---换气次数,h-1

S---回风量与送风量之比;

ηx---新风通路上过滤器的总效率;

ηH---回风通路上过滤器的总效率。

非单向流洁净室内稀释室内微粒所需的送风量(qv,s)可按式(6-3)计算。

qv,s=K·V    (6-3)

K=60G×10-3/{N[1-S)(1-ηH]-M1-S)(1-ηx}   (6-4)

式中:V---洁净室的体积,m3

如上所述,实际洁净室工程设计中是很难应用公式(6-4)来进行换气次数的计算,一般均采用经验换气次数。在各国的洁净室标准中,相同级别的非单向流洁净室的经验换气次数并不相同,我国《洁净厂房设计规范》中明确规定了不同级别的非单向流洁净室洁净送风量计算所需的经验换气次数,见下表。

洁净室的换气次数(单位:h-1)

空气洁净度等级

GB50073-2001,,

ISO/DIS14644-4

6(1000)

50~60

25~56

7(10000)

15~25

11~25

8(100000)

10~15

3.5~7

9(1000000)

10~15

3.5~7

    注:①换气次数适用于层高小于4.0m的洁净室;②室内人员少,热源小时,宜采用下限值;③大于100000级的洁净室不小于12次。

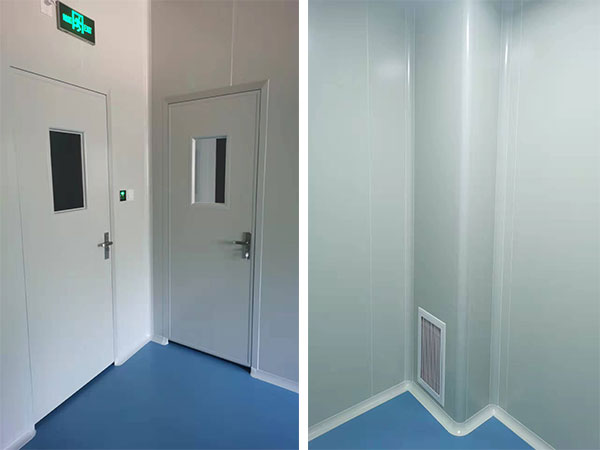

洁净室

非单向流洁净室内清除余热的送风量可按式(6-5)和式(6--6)计算。

qv,q=3600·∑Q/(ρ·△h   (6-5)

式中:qv,q---消除室内余热的送风量,m3/h

Q---洁净室的总热负荷,kW

ρ---空气密度,kg/m3,在标准大气压20℃条件下,ρ=1.2kg/m3

h---送风焓差,△h=Hn-HokJ/kg

qv,w=1600·∑qm/(ρ·△Ho   (6-6)

式中:qv,w---消除室内余湿的送风量,m3/h

qm---夏季洁净室的较大总湿负荷,kg/h

Ho---送风含湿量差 ,△Ho=HN-Hog/kg

2.单向流洁净室的洁净送风量

单向流洁净室的洁净送风量是按照与气流垂直方向的洁净室断面及气流的平均速度进行计算。

qv,s=3600vA   (6-7)

式中:qv,s---单向流洁净室洁净送风量,m3/h

v---断面平均风速,m/s

A---垂直气流方向的洁净室断面积,m2

单向流洁净室的洁净送风量与断面气流平均风速直接有关,断面气流平均风速的取值大小将直接关系到净化空调系统的初期投资和运行费用以及洁净室内的空气洁净度。在国内外的有关标准中对断面风速都有规定,《洁净厂房设计规范》中明确了不同级别的单向流洁净室洁净送风量计算所需的断面气流平均风速。中净环球净化可提供洁净室、无尘室的咨询、规划、设计、施工、安装改造等配套服务。

混合流洁净室是非单向流洁净室与单向流洁净室的组合,其洁净送风量的计算可按照不同的净化要求分别进行计算。洁净送风量计算只是洁净室计算的一部分,洁净室送风量的终确定还需综合满足洁净室的温、湿度要求所需的风量及消除室内特殊物质所需排风量的补充风量等,在后面的量值应是其中的较大者。

本文由中净环球净化CCG(www.ccg-sz.com)提供,转载请注明出处。
