洁净室分类有哪些?

洁净室是空气悬浮粒子浓度受控的房间,它的建造和使用应减少室内诱入、产生及滞留粒子,对室内其他有关参数如温度、湿度、压力等按要求进行控制。

洁净室是特殊的房间,该房间内的空气悬浮粒子浓度、空气温度、湿度、压力等参数均需要控制。并且它应有减少粒子的诱入、产生及滞留的功效,这就需要通过先进的工程设计,符合工艺要求的施工质量管理和科学的运行管理等各个方面的共同作用来实现。

洁净室大小从几平方米到几千平方米不等,几千平方米的大洁净室,是由一个一个的小洁净室按照生产工艺、生产流程及污染控制理论等条件进行科学的排列组合而成的,即所谓的洁净车间

要想在普通的生产车间控制微环境的悬浮粒子浓度,使其达到工艺要求的洁净程度是完全不可能的。只有建造洁净室(洁净车间),采用密闭的结构,合理的气流组织及合理的压差,才能使其微环境达到所要求的空气洁净度,以满足生产要求。

洁净室是如何分类的?

1.按用途分类

按用途的不同,可分为工业洁净室和生物洁净室。

(1)工业洁净室

主要控制无生命的微粒对操作和产品对象的污染。应用方面主要有精密机械加工、集成电路生产、精密印刷、胶片生产、原子能工业、宇航工业等领域。

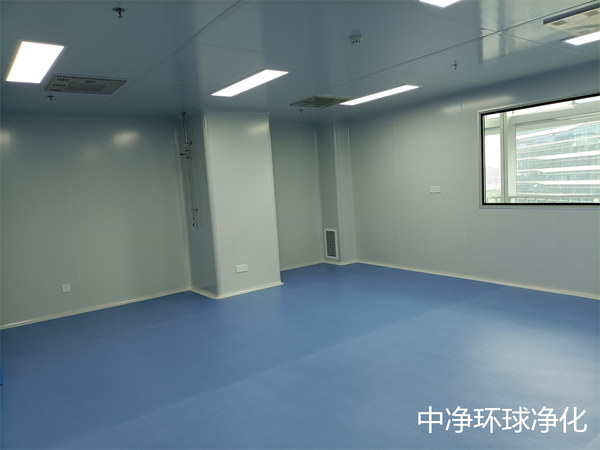

洁净室

(2)生物洁净室

主要控制有生命的微粒对操作和产品对象的污染。应用领域主要有制品企业、食品工业、疾病控制中心、医疗单位、实验动物房、科研及教学实验等。对于生物安全实验室,除了要控制有生命的微粒对操作对象的污染外,还要求控制具有潜在的操作对象对操作人员及周围环境的污染。因此,在生物安全实验室中,对压差的控制更为重要。

工业洁净室与生物洁净室的区别见下表:

工业洁净室

生物洁净室

控制微粒污染(有时需控制气体分子污染),内装修材料及设备以不产尘为原则(需经常擦拭,以免积尘)

需控制微粒、微生物的污染,室内需定期灭菌,内装修材料及设备应不产尘且能承受制品腐蚀

人员和设备需经吹淋或纯水清洗后方可进入

人员和设备需经吹淋、清洗、灭菌方可进入

室内空气含尘浓度可连续检测、自动记录

不可能当时测定出空气的含菌浓度,需经48h培养,不能得到瞬时值

需除去的是大于等于0.1~0. 5μm的尘埃粒子,洁净室末端可采用高效或超高效过滤器

需除去的微生物粒径较大,洁净室末端可采用高效或亚高效过滤器

室内污染源主要是人体及其活动发尘

室内污染源主要是人体发菌

2.按气流流动形态分类

按气流流动形态的不同,洁净室可分为单向流洁净室、非单向流洁净室(乱流洁净室)、辐()流洁净室和混合流(局部单向流)洁净室。

(1)单向流洁净室

单向流洁净室原称层流洁净室,气流以均匀的截面速度,沿着平行流线以单一方向在整个室内截面上通过的洁净室。根据气流流动方向又可分为垂直单向流(即垂直层流式)和水平单向流(即水平层流式)两种。

洁净室

单向流洁净室控制污染的能力很强,减弱了污染物沿垂直于气流方向的扩散。要形成“活塞”般的平推气流,洁净室的送风顶面须满布高效过滤器,由于过滤器有边框,安装过滤器也需要框架。所以送风顶面不可能百分之百地满布过滤器,故用满布比来衡量送风高效过滤器的满布程度。中净环球净化可提供洁净室、洁净厂房的咨询、规划、设计、施工、安装改造等配套服务。

满布比等于高效过滤器净截面面积除以洁净室布置高效过滤器的截面面积。而高效过滤器的净截面面积等于其截面积减去边框面积。正常情况下,满布比应达到80%,垂直单向流洁净室满布比不应小于60%,水平单向流洁净室满布比不应小于40%。否则,就是局部单向流了。

(2)非单向流洁净室

非单向流洁净室原称乱流洁净室,其原理是靠送入洁净气流的扩散、混合、不断稀释、排出室内污染空气,并达到进排风量的平衡。非单向流洁净室气流流型不规则,工作区气流不均匀,并有涡流。这种洁净室只要求对室内空气起稀释作用,并伴有回流或涡流,适用于1000级以下的洁净室。要想保证有很好的稀释作用,需选择用扩散性能好的送风口,并合理布置送风口和回风口的位置。

(3)辐流洁净室

辐流洁净室也称为矢流洁净室,其送风口与回风口需安装在洁净室相对应的两侧,呈高低对角布置。送风口扩散孔板一般做成1/4圆弧形,通过这种送风口送出辐射状的洁净气流向斜下方回风口处流动,把污染空气“斜推”向回风口区域,然后排出室内。

实践表明,辐流洁净室能达到1000级及其以下的洁净度。在同样的送风量下,辐流洁净室的净化效果比非单向流顶送下侧回效果好。同样的洁净度要求下,所需送风量较小,节能效果显著。

(4)混合流洁净室

混合流洁净室(局部百级洁净室),是在洁净室内既有单向流,又有非单向流的洁净室。单向流营造局部百级环境,非单向流营造局部百级的背景洁净环境,这种洁净室也是一种具有节能意义的洁净室,体现了洁净度按工艺需求营造的节能意识。这种洁净室也就是业内所说的1000级下的局部百级或10000级下的局部百级洁净室
