10万级洁净厂房制冷系统管道安装

1.10万级洁净厂房制冷系统管道材料要求

(1)制作弯管时尽量不要灌砂煨制,以免管内壁难以清理干净。如须灌砂煨弯时,应采用以下方法将砂子清除干净:

1)对于钢管,可以向管内灌入深度为5%的硫酸溶液,停留1.5~2h后倒出,再用10%的无水碳酸钠溶液中和,并用清水冲洗干净,后用20%的亚硝酸钠钝化;

2)对于铜管,可先用压缩空气吹扫,再用深度为15%~20%的氟氢酸灌入煨管内停留3h,砂粒即被腐蚀脱离管内壁。接着用10%~15%的苏打水中和,以干净热水冲洗后,烘干或晾干,除去管内水汽。

(2)当纯铜管采用烧红退火时,管内易产生氧化皮,为清除氧化皮,可用钢丝绑上棉纱、浸上汽油,反复拉洗,随时用汽油清洗棉纱,直至拉洗干净为止。

(3)无缝钢管的弯管采用(3.5~4)D的弯曲半径为宜,椭圆率不应大于8%,不得使用焊接弯头(虾米弯)及褶皱弯头。

(4)氟利昂及氨制冷装置的阀门、安全阀、压力表等,都是专用的,由厂家配套供应,不可随意取代。

(5)氟利昂制冷系统的管材常用纯铜管或无缝钢管,一般当管径小于20mm时用纯铜管,管径较大时,用无缝钢管;氨制冷系统则全部采用无缝钢管。

2.安装前管道的清洗

(1)对于钢管,可用人工或机械方法清除管内污物及铁锈,再用棉纱、破布浸煤油反复拉洗干净。

(2)管内要清洁且不能含水分,在安装制冷管道前须对其进行除锈、清洗各干燥。

(3)对于铜管和灌砂煨制的弯管,可以应用前述方法将管腔清洗干净。

3.10万级洁净厂房制冷管道安装

(1)冷凝器至贮液器的水平管段,均应坡向贮液器。

(2)有保冷层的低温管段,在支、吊架处应垫衬经防腐处理、厚度与保冷层相等的木块,以防止发生冷桥现象,此种管道穿过套管时,保冷层也不应中断,故应采用较大直径的套管。

(3)液体管道(如从冷凝器至蒸发器),不得有局部向上凸起的部分,以免形成“汽囊”;气体管道不得有局部向下的凹陷部分,以免形成“液囊”

(4)从液体干管引出支管时,应从干管底部或侧面接出;从气体干管引出支管时,应从干管顶部或侧面接出。

(5)压缩机的吸气管和排气管的配管,尺寸要准确,防止让压缩机承受管道外力。管道支架要牢固,以承受压缩机运转时的振动。

(6)一般沿墙、柱架空敷设制冷管道;如需要采用地下敷设时,一般为不通行地沟,并设活动盖板。

(7)制冷管道穿过墙壁、楼板,应装套管,套管与管道的间隙用不燃柔性材料填塞。

(8)氨制冷系统压缩机吸气管的坡度应坡向蒸发器,而氟利昂制冷系统的压缩机吸气管的坡度应坡向压缩机;氨及氟利昂制冷系统压缩机排气管的坡向是一致的,均自压缩机波向油分离器。中净环球净化可提供洁净室、洁净厂房的咨询、规划、设计、施工、安装改造等配套服务。

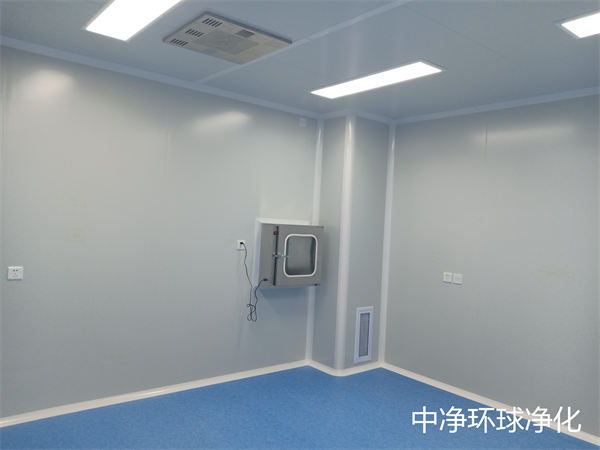

10万级洁净厂房

4.10万级洁净厂房制冷管道连接

(1)制冷管道采用无缝钢管时,除与设备、阀门连接时使用法兰或螺纹连接外,应尽可能采用焊接。法兰连接时,垫片采用耐油橡胶石棉板,并涂上机油调制的石墨粉。螺纹连接时,应先用汽油或煤油将螺纹上的油污清洗干净,然后涂上氧化铅与甘油的调和料(通常用100g氧化铅配70mL的甘油调成糊状),作为密封填料,严禁用铅油和麻丝作为密封填料。氧化铅与甘油调制的填料干固较快,须随用随配。

(2)采用铜管时,连接方法有以下几种:

1)采用成品铜管件。

2)采用承插式钎焊。纯铜管的安装可采用此种连接方式,先将管端退火,再加热并用模具加工出承口。承口内径应比将要插入的管子的外径大0.25~0.5mm,承口的有效深度可等于管子外径,并迎向介质流向安装。

铜管的连接也可采用套管连接,套管的长度为2倍的管子直径。

3)法兰连接。根据设计要求和具体情况,铜及铜合金管道可采用翻边活套法兰、焊环活套法兰及平焊法兰、对焊法兰等连接形式。

(3)与其他管道有所不同,管道三通的做法要求支管弯制成弧形,再与主管焊接。当支管与干管直径相同且直径小于50mm时,则需将干管局部加大一号,再按上述要求焊接;当管道变径时,应采用同心异径管。

5.阀门及仪表安装

(1)制冷管道上的止回阀、节流阀、浮球阀、截止阀、安全阀、电磁阀等阀件,须采用厂家配套供应的专用产品,不得随意替代。

(2)除安全阀外,安装前应逐个清洗,并检查填料是否需要更换,填料函密封是否良好。阀门清洗后,进行检漏要关闭阀门后注入煤油。

(3)各种阀门安装要注意介质流向,不得装反,尽可能使阀杆垂直,任何情况下手轮不得朝下。

(4)安全阀安装前应注意检查铅封,应妥善保存合格证。安装后,应按设计要求调试好安全阀。

(5)在氟利昂制冷系统中,应垂直安装热力膨胀阀,不能倾斜,更不能倒立安装。

热力膨胀阀的感温包的位置是否合理,对热力膨胀阀能否合理调节向蒸发器的供液量有明显的影响,这是因为温包感受温度变化不是十分灵敏,把感受到的温度变化转化为热力膨胀阀的动作,也有一定的时间滞后,一般说来,为减小环境温度对温包的影响,感温包应安装在蒸发器出口端的水平直管上,距压缩机的吸气口的距离应在1.5m以上,并应与管道一起进行保冷。
