无菌实验室接地系统设计

接地设计非常专业,一般分析、生物专业的无菌实验室工作人员所学专业对其了解甚少,当然具体设计方案应由专业设计人员考虑进行。科学实验建筑按具体要求,可设置无菌实验室工作接地、供电电源工作接地、保护接地、无菌实验室特殊防护接地及防雷接地。

1. 接地的一般要求

无菌实验室工作接地的接地电阻值,应按实验仪器、设备的具体要求确定,无特殊要求时不宜大于4Ω。供电电源工作接地及保护接地的接地电阻值不应大于4Ω。实验室特殊防护接地电阻值按具体要求确定。防雷接地电阻值应符合GB 50057-2001《建筑防雷设计规范》的规定。

各种接地宜共用一组接地装置,无特殊要求时,接地电阻值不宜大于1Ω。如防雷接地需单独设置,应按有关建筑防雷设计规范的规定采取防治反击措施。

无菌实验室的工作接地与接地装置宜单点连接。使用性质不同的无菌实验室共用一组接地装置时,宜分别引接地线与接地装置连接。由接地装置引入室内的接地干线宜采用绝缘导线(电缆)穿钢管敷设。

无菌实验室保护接地宜采用等电位连接措施。

由无菌实验室接地点至接地装置的引线长度不应为λ/4及λ/4的奇数倍,λ应按下式计算:

λ=3×108f

式中:λ---波长,m;

f---无菌实验室接地仪器、设备工作的主频率,Hz。

2.仪器专用接地线的作用

近年来,我国引进了大批精密分析测试仪器,如何保证这些贵重仪器正常工作,为科研、教学及经济发展服务是众所关切的问题。在此仅对大型分析测试仪器专用接地装置的作用进行分析,以使广大无菌实验室工作人员加强对这方面的认识。

一般大型仪器设备,特别是高频发生设备(如电感耦合等离子体发射光谱和质谱仪),安装说明书中都特别强调无菌实验室要提供单独接地,这条地线要与大地有良好的电联结,其接地电阻在4Ω以下,或者符合仪器安装说明书的要求。中净环球净化可提供无菌室、实验室的咨询、规划、设计、施工、安装改造等配套服务。

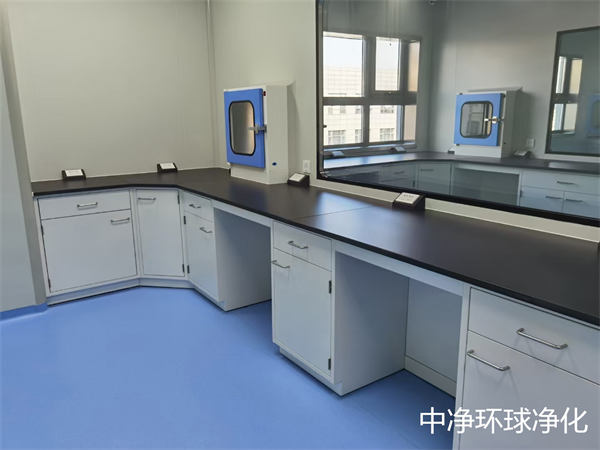

无菌实验室

但是为什么要单独接地;单独接地的含义是什么;同属一个大地,单独接地有何特殊意义,这些问题往往困惑许多不了解大型仪器设备工作原理的人,甚至是一些专业设计人士。正确的接地方式不仅起到保护操作者人身及设备安全的作用,而且可以屏蔽外界电磁场对仪器的干扰,稳定仪器电气零点。单独接地的作用如下:

(1)对人和仪器的保护作用

设备接地是用来在认为环境中防止危险状态的一种安全措施。有了可靠的接地,对瞬时电压提供保护,来自雷电、线路冲击或偶然与高压线路接触时产生的过电压,可以通过地线进入大地,从而保护人身和仪器的安全。良好的接地还可以防止设备上静电荷的积累,消除仪器外壳上的射频电位。曾有扫描电镜机壳带电的情况,致使仪器经常出现故障,如电镜图像抖动,无法进行照相;高压部分频繁放电,灯丝电流不稳,图像经常消失。经检查发现仪器接地有问题,重新接地后仪器正常工作。

(2)屏蔽作用

大型分析仪器的检测信号与普通仪器相比较都非常微弱,所以要求仪器前置放大单元电路具有较高的输入阻抗及多倍级的放大倍数。这样来自外界的电磁干扰很容易窜入放大单元电路中,引起仪器的误检,从而影响测量的准确度及精密度。有些仪器本身设计有多谐高频振荡电路,这些振荡电路频谱宽,尽管在电路设计时加有一定的防护措施,有些高频部分的电磁能仍能辐射出来,对邻近仪器产生影响。仪器外壳接地,相当于把整个仪器放入一个特制的屏蔽室,隔断来自外部或内部的电磁辐射,从而保证自身和邻近仪器不受干扰。

(3)对仪器工作零点的稳定作用

大型分析测试仪器的电路参考点位点通常都是通过一路或多路与仪器外壳相连,这是人为设定的相对零电位点,其主要目的是使仪器中所有的电子单元电路都有一个基准零电位,这对保证电路正常稳定工作来讲是很重要的。这个零电位与大地电位不一定相同,只有当它与大地相连通后才能视为和大地等电位。当仪器外壳不接地时,参考零位相对大地而言是悬浮的,感应电压的存在或某些电子元件绝缘性能不好均会造成仪器外壳带电,电压几十伏至上百伏不等。由于参考零电位是悬浮的,很容易随外界电源干扰而波动,从而使仪器基准零点发生改变,造成仪器零点不稳,出现噪声,严重影响对弱信号的测量,使仪器灵敏度、准确度不同程度下降。

总之,随着科研智能建筑的不断发展,人们必将对其接地系统提出更为严格的要求。对于广大工程技术人员而言,提高综合布线接地系统的稳定性和可靠性将是一项长期而艰巨的任务。

本文由中净环球净化CCG(www.ccg-sz.com)提供,转载请注明出处。
