洁净车间工程空调制冷管道施工图识读

(一)洁净车间工程管道系统流程图

管道系统流程图主要是反映制冷系统的工艺流程,是识读平、剖面图的依据,又是施工中检查核对管道是否正确和确定流向的标准。识读时要掌握的主要内容和注意事项如下:

(1)查明制冷系统所采用的工质和制冷设备。通过系统流程要搞清楚该系统是氨制冷系统还是氟利昂制冷系统。系统中的设备通常按设备图例画出,并注明设备名称,有的图上还注出设备的型号或编号。系统流程图能反映出设备的数量和相互之间的关系。

为了能正确地识读系统流程图,须弄清楚氨和氟利昂制冷系统的工作原理、各个设备的作用、设备接管情况及制冷系统的组成。识读时可按制冷压缩机---冷凝器---节流阀---蒸发器顺序进行识读。

(2)了解各设备之间管道流向、管径、管道分支、阀门设置等情况。一般管线都有代号或编号,识读时可按这些代号或编号搞清管线的含义。

(3)系统流程图还提供仪表安装位置、仪表种类和编号,以便仪表安装时查阅。

(二)平面图

制冷管道平面图主要表示制冷设备、管道及阀门等的位置以及相互之间的关系,识读时要掌握的主要内容和注意事项如下:

(1)查明制冷设备的平面位置,包括布置的方向,设备之间以及设备与洁净车间之间的定位尺寸。通过设备表了解制冷设备的形式、型号和数量。同时要搞清楚设备接口的具体位置和方向。设备较多,图面又较复杂时,可以按照制冷系统流程逐一识读,先主要设备,后辅助设备,一点一点地看过去,从而搞清楚这些设备之间的关系。

压缩机在机房中可以横向布置或纵向布置,可以布置成一排或数排。

冷凝器一般设置得靠近油分离器和高压贮液器。卧式冷凝器通常布置在机房内,并高于贮液器;立式冷凝器和蒸发式冷凝器则布置在机房室外,离机房门口较近的地方。高压贮液器一般设置在机房内,但也有设置在洁净车间室外的。

空气分离器和集油器,通常设在机房内。为了节省占地,空气分离器可以用支架架空布置在墙上。集油器装设在各个放油设备附近。

氨制冷系统的紧急泄氨器,为便于应急启用一般布置在洁净车间室外靠近门口的地方。

中间冷却器设置在接近低压级和高压级压缩机的地方。

(2)了解吸气管、排气管、供液管以及排油管路的平面布置情况。查清管道上阀门、支架的分布以及管径和管材的选用。

机房内的管道布置采用架空敷设和地沟敷设两种,以架空敷设居多。架空敷设管道敷设在机房上空的支架上,有的对管道支架进行专门设计,如果图纸没有表明,应根据管道的敷设情况及管径大小来决定支架的用料和布置。一般情况下吸气管和排气管都架设在同一支架或吊架上,吸气管应放在排气管的下面。数根平行管道之间应留有一定的距离,通常管道间净距不小于 200mm。中净环球净化可提供洁净车间、净化工程的咨询、规划、设计、施工、安装改造等配套服务。

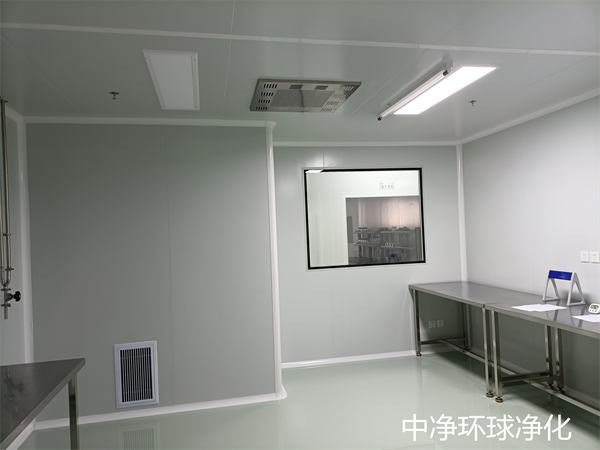

洁净车间工程

为了帮助识读平面图,在识读前要先看设计图例。制冷管道图纸中,通常将气体管道和液体管道用不同的图例表示。图面上的冷却水、盐水和排油管道也分别用点画线、双点划线和虚线等表示,以资区别。

(三)剖面图

剖面图是对平面图的必要说明和补充,它主要反映制冷设备和管道的立面布置。识读的主要内容和注意事项如下:

(1)查明设备立面形状、设备之间的间距和标高以及设备接口方向。

(2)查明管道立面布置情况,管道和阀门的标高。

(3)与平面图对照搞清楚管道支架的形式和设备高度。

(4)了解管道保温情况。

(四)系统图

制冷管道系统图多用正等测画法,有的也用斜等测。系统图一般把整个管路和设备画在一张图纸上面,能够完整地、系统地表达管道系统和设备的来龙去脉。识读时应掌握的主要内容和注意事项如下:

(1)按制冷系统工艺流程识读系统图、搞清管路系统的立体走向。查明各设备之间管路的管径、标高、坡度和坡向。

(2)搞清楚制冷设备各接管口的位置和方向。对于每一个具体设备要查明设备上的接管情况,例如氨制冷系统的贮液器上的进液管、供液管、平衡管、泄氨管、排油管和放气管的设置情况、管径大小、管道转弯与分支情况等。

(3)查明各管路上阀门设备情况,包括型号、标高、进出口方向等。

(4)系统图上还画有各设备上仪表的设置情况,识读时要弄清楚各个设备上仪表的种类、型号、位置、安装高度、安装方向以及与设备的连接情况。

(5)对于氨制冷系统,要搞清楚氨浮球调节阀的布置与接管情况,搞懂每一根管子的作用和安装要求。

为了全面地看懂图纸和理解设计意图,识读时应将平剖面图与系统图对照起来看。当设备较多,管路系统复杂时,识读要细心和耐心,并按工艺流程一步一步地往下看,必要时还可以把吸气管、排气管、供液管、冷却水管、排油管、放气管和泄液管等分别用不同颜色的铅笔画上颜色,借以帮助识读。

(五)详图

制冷管道详图主要是节点详图和管道支架、与管道有关的非标准设备制作详图。识读详图时可以通过图纸目录或平、剖面图上详图的编号去查找。管道节点详图多用双线图表示,识读时按双线图识读方法进行。
