通风空调净化工程消声器的安装

(1)通风空调净化工程消声器的安装基本规定:

1)消声器安装前应保持干净,做到无油污和浮尘。

2)消声器安装的位置、方向应正确,与风管的连接应严密,不得有损坏与受潮。两组同类型消声器不宜直接串联。

3)现场安装的组合式消声器,消声组件的排列、方向和位置应符合设计要求。单个消声器组件的固定应牢固。

4)消声器、消声弯管均应设独立支、吊架。

(2)通风空调净化工程消声器的安装基本要求:

1)消声器等消声设备运输时,不得有变形现象和过大振动,避免外界冲击破坏消声性能。

2)消声器在安装前应检查支、吊架等固定件的位置是否正确,预埋件或膨胀螺栓是否安装牢固、可靠。支、吊架须保证所承担的荷载。消声器、消声弯管应单独设支架,不得由风管来支撑。

3)消声器支、吊架的横托板穿吊杆的螺孔距离,应比消声器宽40~50mm。为了便于调节标高,可在吊杆端部套50~80mm的螺纹,以便找平、找正,并加双螺帽固定。

4)消声器的安装方向须正确,与风管或管件的法兰连接应保证严密、牢固。

5)当通风、空调系统有恒温、恒湿要求时,消声器等消声设备外壳与风管同样做保温处理。

6)消声器等安装就位后,可用拉线或吊线尺量的方法进行检查,对位置不正、扭曲、接口不齐等不符合要求的部位进行修整,达到设计和使用的要求。

(3)消声片单体安装:在有较高消声要求的大型空调系统中,消声器的规格尺寸较大,一般做成单片,安装于处理室的消声段。消声片是有规则的排列,要保持片距的正确,才能达到较好的消声效果。上下两端装有固定消声片的框架,要求安装不能松动,以免发生噪声。

1)各膨胀室的缝隙要严密,膨胀室的内管和外壳间的隔断钢板要铆接牢固,以保证消声的效果。

2)阻性吸声片是用木筋、密度为18kg/m3的超细玻璃棉毡和无碱玻璃纤维布做成。制作时先用木筋制成木框,内填超细玻璃棉毡,再外包玻璃布。玻璃棉毡须铺得薄厚均匀,玻璃布应平整牢固,装钉吸声片时凡与气流接触部分均用漆包钉。

3)如无上述材料时,一般可用散装玻璃棉、玻璃丝、酚醛玻璃纤维板和矿棉等多孔吸声材料代替超细玻璃棉毡;玻璃纤维布可用麻布、麻袋布或工业白布等透声而又有一定强度的材料代用。

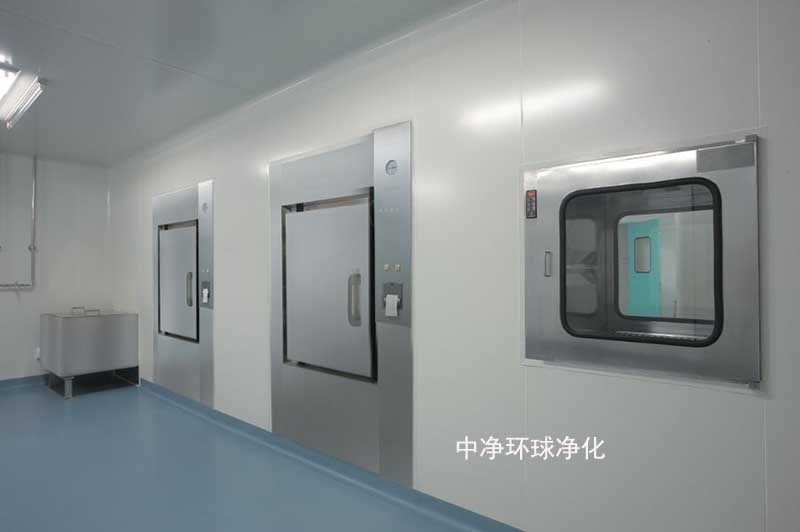

通风空调净化工程

4)共振性消声器制作应按设计要求加工。不能任意改变关键部分的尺寸。穿孔板的孔径和穿孔率应符合设计要求。穿孔板经冲(钻)孔后,应将孔口的毛刺锉平。共振腔的隔板尺寸应正确,隔板与壁板连接处应紧贴。

5)阻抗复合式消声器的阻抗消声是靠阻性吸声片和抗性消声的内管截面突变、内外管之间膨胀室的作用所构成,它对低频及部分中频噪声有良好的消声作用。国家标准图中列有10种规格,其中1~4号消声器有3个膨胀室,5~10号消声器有2个膨胀室,其膨胀比即为消声器外形断面积与气流通道有效面积的比值。膨胀比越大,则低频消声性能越好,但消声器的体积较大,应合理地选择。一般消声器的膨胀比为3~4左右。中净环球净化可提供净化工程、洁净车间的咨询、规划、设计、施工、安装改造等配套服务。

(4)通风空调净化工程消声器的组装:

1)弧形声流式消声器组装:

①消声片的穿孔孔径和穿孔面积及穿孔的分布应严格按照设计图纸或T701-5 标准图进行加工。其孔径为9mm,穿孔面积为22%,孔与孔的中心距离为12mm。为防止孔口的毛刺将玻璃纤维布擦破而使矿棉漏出,消声片钻孔或冲孔后,应将孔口上毛刺锉掉。

②弧形片的弧度是否均匀,是直接影响消声性能的主要因素。为保持弧形片的弧度均匀,各号弧形片应分别采用模具冲压加工成形。

③弧形声流式消声器除壳体外,其内部是由三种消声片组成,各片的间距靠片与固定拉杆进行调整。为了保证片距相等,须使固定拉杆的调节量按要求的片距认真调整。

2)片式和管式消声器组装:

①消声填料应根据设计要求和消声器的体积分别称量,均匀填充。如消声填料比允许的密度大,则使频带声衰减量改变。消声填料的密度为:熟玻璃性、矿棉为170kg/m3;卡普隆纤维为38kg/m3;聚氨酯泡沫塑料为34kg/m3。清声器开内的玻璃丝采用纺织玻璃丝布的下脚料(熟玻璃丝)填充。

②消声片的填料覆面层如制作过程中拉不紧,在运输或安装时,由于受外力的振动,在填料重量的影响下,造成立式消声片的填料下坠,致使通风断面面积减小,阻力增大。这就需要在消声片覆面层拉紧后,在钉距加密的条件下装钉,并按100mm×100mm的间距用尼龙线分别将两面的覆面层拉紧,以保持消声片的厚度不变。

③在冲、钻消声孔时,要求分布均匀,开孔的面积要符合设计图或标准图的要求,如果开孔面积不足,应增加消声孔。

3)阻抗复合式消声器安装:

①阻抗复合式消声器的阻性消声是由阻性吸声片构成,它对中高频具有良好的消声效果。阻性吸声片是用木筋、密度为18kg/m3的超细玻璃棉毡和无碱玻璃纤维布做成,制作时先用木筋制成木框,内填超细玻璃棉毡,再外包玻璃布。玻璃布须装钉平整牢固,装钉吸声片时凡与气流接触部分均用漆泡钉,其余则用鞋钉(秋皮钉)装钉。

②如买不到超细玻璃棉毡,一般可用散装玻璃棉、玻璃丝、酚醛玻璃纤维板和矿棉等多孔吸声材料来代替超细玻璃棉毡。玻璃纤维布可用麻布、麻袋布或工业白布等透声而又有一定强度的材料代用。

③制作消声器时,先用圆钉将制成的吸声片装钉成吸声片组,同时用铆钉将横隔板与内管分段铆接好,然后用半圆头木螺丝将各段内管与吸声片组固定,再将外管与横隔板、外管与消声器两端盖板、盖板与内管分别用半沉头自攻螺丝固定,后再安装两端法兰。

④消声器尽量安装于靠近使用房间的部位,如须安装在机房内时,则应对消声器外壳及消声器之后位于机房内的部分风管采取隔声处理。当系统为恒温系统时,则消声器外壳应与风管同样作保温处理。

⑤当多节消声器串联时,吸声片两端的三角形导风木条不必每节均做,而只需在整个串联消声器组的两端吸声片上加做三角形导风木条即可。
