无尘车间管道工程管的存放与吊装

1.管子的存放

无尘车间管道工程所用的管子种类、规格繁多,在经过质量检查验收运到料场或库房后,要由专职人员进行妥善的存放和保管,以防损坏或变质,并实施科学有序的发放。具体要求如下:

存放于室外料场时,要有防雨棚,以防金属管道的锈蚀,有条件时应尽可能存放在库房内。不论管子存放在何处,都要保证管子的有序放置,方便人员的通行和起重设备及运输车辆的出入。对于永久性库房,宜设适当起重量的电动桥式起重机或其他起重设备。堆放管子时,管底要有楞木或型钢垫底,不能直接放在地面上。室外堆放的场所,应有供起重设备和运输车辆行驶的通道;相邻管垛之间应留有宽度不小于1m的过道。管垛可以不设支架,呈梯形管垛,也可以设专用支架,呈矩形管垛。同种材质、同样规格的管子要一层一层地码放,上层的管子置于下层管子之间的鞍部。不同直径的管子,绝缘的和未绝缘的,都要分开存放。管垛的高度一般不宜超过3m,为预防滚落管子,需用专门夹具或其他设施固定好管子,以保持管垛的稳定性,保证工作人员的安全。在码垛过程中要防止管子因碰撞而变形,防止管口特别是有螺纹的管口因碰撞而损坏。

2.管子的吊装与就位

管子的吊装与就位离不开吊装机械和吊装机具,根据敷设方法、管材、管径和装备水平的不同,可采用各种不同的吊装与就位的机械或机具。

(1)管径较大、长度较长的管子应尽量采用轮胎式汽车起重机(地面承载能力较大时)和覆带式汽车起重机(地面承载能力较小时),起重物的重量不得超过起重机的起重吨位,并由专职负责人指挥操作,在工作过程中要严格遵照安全技术规程的要求,保证起重物不倾覆和人员、设备的安全。

(2)对于架设、高空安装的室内管道,如果厂房内有适当吨位的起重机,应尽可能采用厂房内的起重机进行吊装;一般起重机的安装调试验收工作应先于其他机电设备和管道工程的安装工作,以便为无尘车间管道工程的安装创造条件。

(3)管径适中、重量适中的管子,可采用小型吊装机具进行吊装,现分述如下:

1)链式起重机。链式起重机由链轮、传动机构、链条等组成,分为蜗轮蜗杆传动式和齿轮传动式两种,它用于敷设管道、安装阀门时进行吊装起落用,由一人或多人手动操纵。链式起重机重量较小、易于携带,便于操作,管子较长或设备较重时,可以用两个或两个以上链式起重机同时进行吊装。中净环球净化可提供无尘车间、净化工程的咨询、规划、设计、施工、安装改造等配套服务。

2)千斤顶。千斤顶用于支撑、提升和下降重物的机具,分为螺旋千斤顶和液压千斤顶两种。螺旋千斤顶用扳手回转丝杠,靠螺旋传动顶起重物;液压千斤顶利用液压原理,把油从手动液压泵压出进入工作缸,再通过活塞顶起重物。

3)手摇铰车。手摇铰车由齿轮传动,传动比为1:14~1:80。常用于在陡坡地段敷设管道。

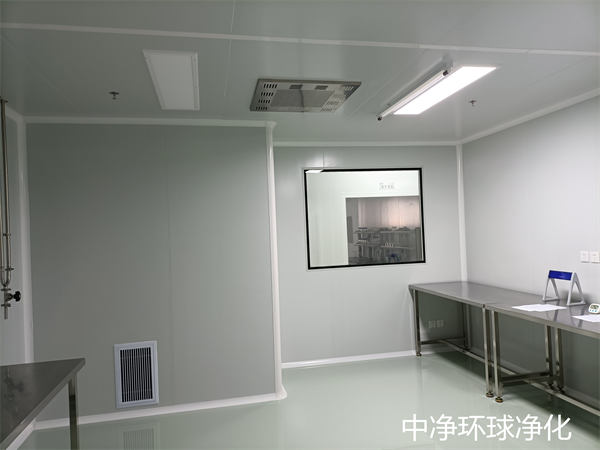

无尘车间

4)索具。无尘车间管道工程常用索具为普通三股麻绳和6×19股钢丝绳。

确定索具的直径或其破断拉力时,需满足下式要求:

Sp≥nSmax

Sp=0.85σbF

Smax=9.81G×103

式中Sp---索具的破断拉力,单位为N;

Smax---起重物的较大静压力,单位为N;

n---安全系数;

σb---钢丝绳的抗拉强度,单位为N/(mm)2

F---钢丝的总断面积,单位为(mm)2

G---起重物的较大质量,单位为t。

采用麻绳时,一般情况下安全系数n≥6~8为宜;用于重要起重工作时,n=10;用于捆绑时n≥12。在实际起重工作中,由于麻绳的规格和强度的出入较大,质量不一,尽量通过破断的实际试验确定麻绳的破断拉力。

(4)人工下管方法。对于埋设管道,如果没有吊装机械,亦可采用下述行之有效的人工下管方法。

1)撬管。利用杠杆原理,用撬棍使管子撬起或移位。这种方法在现场施工很常见,能使管子垂直向上抬起少量高度,也能使管子缓慢平移。

2)滑管。把管子放在水平面或斜面上,靠外力使管子抬起或平移。由于滑动的摩擦力较大,一般只能在短距离移动时使用。

3)滚管。为了减少管子的摩擦力,在管子下面放杠,然后靠外力使管子抬起或平移。

4)溜管。用两块木板组成三角木槽,使管子沿木槽溜入管沟内,木槽的坡度(垂直高度与水平投影长度的比值)至少应为1/2。

5)卷拉(压绳)下管。在管子两端套上绳索,固定一端,拉动一端,使管子在绳套内卷起或放下,向沟槽内下管常采用此法。这种方法分为“人拉式”和“竖管式”两种方式。

6)塔架下管。

(5)绳索的绑扎结扣。绳索的绑扎结扣是一项技巧性很强的工作,一方面要防止在起重中脱扣或松结,另一方面又要在起吊后容易解开绳扣。

本文由中净环球净化CCG(www.ccg-sz.com)提供,转载请注明出处。
