净化车间洁净系统设计及设施安装
净化车间作为现代工业生产中不可或缺的重要环节,其洁净系统的设计及设施安装直接关系到产品质量和生产环境的稳定性。一个完善的净化车间洁净系统需要从气流组织、温湿度控制、空气过滤、压力梯度等多个方面进行综合考量,同时还要兼顾能耗控制和运行维护的便利性。
一、系统设计阶段
首先要根据生产工艺要求确定洁净等级,常见的洁净等级包括ISO 5级(百级)、ISO 7级(万级)和ISO 8级(十万级)等。不同等级对空气洁净度的要求差异显著,这将直接影响后续的系统配置。设计时需要计算换气次数,百级洁净室通常需要300-600次/h的换气量,而十万级洁净室则控制在15-25次/h即可。
二、气流组织设计
气流组织设计是洁净系统的核心,常见的送风方式有顶送侧回和侧送侧回两种。顶送风方式能形成较好的垂直层流,适用于高洁净度要求的区域。气流速度控制在0.3-0.5m/s为宜,既能保证洁净效果,又不会产生过大噪音,回风口应设置在污染源附近,且面积不应小于送风口的80%。
三、空调系统设计
空调系统设计需重点考虑温湿度控制精度,通常温度控制在22±2℃,相对湿度控制在55±5%。对于特殊工艺要求的车间,可能需要更严格的温湿度控制。冷热源选择上,可采用风冷热泵、水冷机组等方案,具体需根据当地气候条件和能耗预算确定。
四、空气过滤系统
空气过滤系统采用三级过滤配置:初效过滤器(G4级)用于预过滤,中效过滤器(F8-F9级)作为中间过滤,高效过滤器(H13-H14级)完成最终净化。过滤器应定期更换,初效过滤器每3-6个月更换一次,中效6-12个月,高效1-3年。过滤器的安装必须确保密封性,避免未经过滤的空气泄漏。
五、压力梯度设计
压力梯度设计对防止交叉污染至关重要,洁净区与非洁净区之间应保持10-15Pa的正压差,不同洁净等级区域间保持5-10Pa的压差,压力监测系统应实时显示各区域压差,并设置报警功能。
六、设施安装阶段

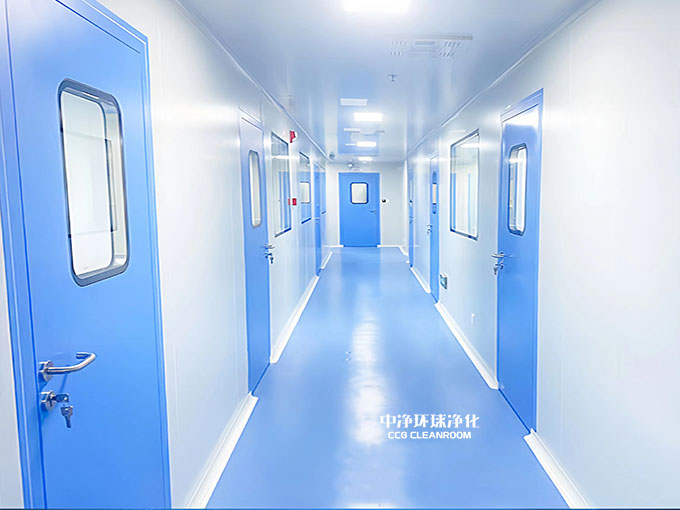

在设施安装阶段,首先要做好围护结构的密封处理。墙面通常采用彩钢板,接缝处用专用密封胶处理。地面可选用PVC卷材或环氧自流平,要求耐磨、防静电、易清洁。天花板采用轻钢龙骨彩钢板吊顶系统,灯具、消防设施等应嵌入式安装,避免积尘。
七、风管安装
风管安装必须保证气密性,采用优质镀锌钢板制作,法兰连接处使用密封条,风管保温材料应选用防火等级B1级以上的橡塑保温棉,高效过滤器安装前需对风管系统进行彻底清洁,安装后进行检漏测试。
八、电气系统安装
电气系统安装需特别注意防静电要求,照明灯具应选用洁净室专用灯具,节能环保。插座、开关等设备应嵌入式安装,减少表面凹凸,弱电系统包括监控、门禁、消防预警等,线路应穿金属管保护。
九、给排水系统安装
给排水系统安装时,管道穿越洁净区处必须做好密封处理。洗手池、地漏等设施应选用不锈钢材质,地漏需带水封装置,纯水系统管道采用316L不锈钢,焊接后需进行钝化处理。
十、调试运行阶段
调试运行阶段需进行多项测试:风量平衡调试确保各区域送风量达标;高效过滤器PAO检漏测试验证过滤效率;洁净度测试采用粒子计数器检测;噪声测试控制在65dB以下;照度测试确保工作区域照明充足。
十一、维护管理
日常维护管理包括定期更换过滤器、检查风机运行状态、校准传感器、清洁室内表面等。建议建立完善的维护记录制度,对系统运行参数进行持续监控。
一个设计合理、安装规范的净化车间洁净系统,不仅能满足生产工艺要求,还能降低运行能耗,延长设备使用寿命。随着技术进步,新型节能设备和智能控制系统正在被越来越多地应用于净化车间,为提升生产环境质量提供了更多可能性。中净环球净化可提供净化车间、净化厂房等的咨询、规划、设计、施工、安装、改造等配套服务。
