无尘车间净化空调送回风口

无尘车间净化空调送风口

送风口也称为空气分布器,按安装位置分为侧送风口、顶送风口(向下送)、地面风口(向上送);按送出气流的流动状况分为扩散型风口、轴向型风口和孔板送风口。扩散型风口具有较大的诱导室内空气的作用,送风温度衰减快,但射程较短;轴向型风口诱导室内气流的作用小,空气温度、速度的衰减慢,射程远;孔板送风口是在平板上满布小孔的送风口,速度分布均匀,衰减快。

净化空调区内良好的气流组织,需要通过合理的送回风方式以及送回风口的正确选型和布置来实现,送风口的选型和布置应符合下列要求:

(1)一般宜采用百叶风口、条缝型风口等侧送风,侧送是已有几种送风方式中比较简单经济的一种。在一般空调区中,大多可以采用侧送。

侧送时宜使气流贴附以增加送风射程,改善室内气流分布,无尘车间净化工程实践中发现风机盘管的送风不贴附时,室内温度分布则不均匀。当采用较大送风温差时,侧送贴附射流有助于增加气流射程,使气流混合均匀,既能保证舒适性要求,又能保证人员活动区温度波动小的要求。

(2)设有吊顶时,应根据空调区的高度及对气流的要求,采用散流器或孔板送风。

圆形、方形和条缝形散流器平送,均能形成贴附射流,对室内高度较低的空调区,既能满足使用要求,又比较美观。因此,当有吊顶可利用时,采用这种送风方式较为合适。

在一些室温允许波动范围小的工艺性空调区中,采用孔板送风较多。根据测定可知,在距孔板100~250mm的汇合段内,射流的温度、速度均已衰减,可达到±0.1℃的要求,且区域温差小,在较大的换气次数下(32 /h以上),人员活动区风速一般均在0.09~0.12m/s范围内。所以,在单位面积送风量大,且人员活动区要求风速小或区域温差要求严格的情况下,应采用孔板向下送风。

(3)对于高大空间,建议采用喷口或旋流风口送风方式。由于喷口送风的喷口截面大,出口风速高,气流射程长,与室内空气强烈掺混,能在室内形成较大的回流区,达到布置少量风口即可满足气流均布的要求。同时,它还具有风管布置简单、便于安装、经济等特点。当空间高度较低时,采用旋流风口向下送风,亦可达到满意的效果。应用置换通风、地板送风的下部送风方式,使送入室内的空气先在地板上均匀分布,然后被热源(人员、设备等)加热,形成以热烟羽形式向上的对流气流,更有效地将热量和污染物排出人员活动区,在高大空间应用时,节能效果显著,同时有利于改善通风效率和室内空气质量。

(4)风口表面温度低于室内露点温度时,为防止风口表面结露,风口应采用低温风口。低温风口与常规散流器相比,两者的主要差别在于:低温风口所适用的温度和风量范围较常规散流器广。中净环球净化可提供无尘车间、洁净厂房的咨询、规划、设计、施工、安装改造等配套服务。

1.百叶风口

百叶风口按结构不同分为活动百叶风口、自垂百叶风口和防雨百叶风口。它可用作送风口,也可以用作回风口;可用于侧送风,也可用于顶送风。

送风时通常采用活动百叶风口,有三种常用的活动百叶风口,通常装于管道或侧墙上用于侧送风口。单层百叶风口只有一层可调节角度的活动百叶,用于一般空调工程。双层百叶风口有两层可调节角度的活动百叶,垂直方向短叶片用于调节送风气流的扩散角,也可用于改变气流方向;而调节水平方向长叶片可以使送风气流贴附顶棚或下倾一定角度(当送热风时)。三层百叶风口除有两层可调节角度的活动百叶外,还有对开叶片可调风量,用于高精度空调工程。双层、三层百叶风口的外层叶片或单层百叶风口的叶片可以平行于长边,也可以平行于短边,由设计者选择。

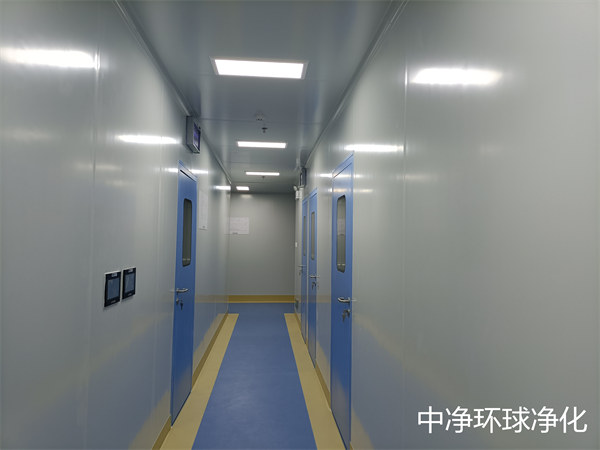

无尘车间

自垂百叶风口,常用于具有正压的空调房间自动排气,也常作为防烟楼梯间的加压送风口。通常情况下靠风口的百叶自重而自然下垂,隔绝室内外的空气交换。当室内气压大于室外气压时,气流将百叶吹开而向外排气;反之当室内气压小于室外气压时,气流不能反向流入室内,该风口有单向止回作用。

防雨百叶风口,其叶片设计成独特的形状,具有防止水溅入内部的功能,一般作安装在外墙上的通风口(如新风口)。防雨百叶风口的特点:①固定的叶片设计成45°斜角,有挡水功能;②可做成加强埋入型或加强型;③可开型叶片与外框呈活门形式,有利于安装和与过滤器的配套使用。

2.散流器

散流器直接装于顶棚上,是顶送风口。平送流型的方形散流器,有多层同心的平行导向叶片,使空气流出后贴附于顶棚流动。样本中送风射程指散流器中心到末端速度为0.5m/s的水平距离。这种类型散流器也可以做成矩形。方形或矩形散流器可以四面出风、三面出风、两面出风和一面出风。平送流型的圆形散流器与方形散流器相类似。平送流型散流器适宜用于送冷风。下送流型的圆形散流器,又称为流线型散器。叶片间的竖向间距是可调的。增大叶片间的竖向间距,可以使气流边界与中心线的夹角减小。这类散流器送风气流夹角一般为20°~30°。因此,在散流器下方形成向下的气流。圆盘形散流器射流以45°夹角喷出,流型介于平送与下送之间,适宜于送冷、热风。各类散流器的规格都按颈部尺寸A×B或直径D来标定。

3.喷口

远程送风的喷口属于轴向型风口,送风气流诱导的室内风量少,可送较远的距离,射程(末端速度0.5 m/s)一般可达到10~30m,甚至更远。通常在大空间中用于侧送风口;送热风时可用于顶送风口。如风口既送冷风又送热风,应选用可调角度喷口,角度节范围为30°。送冷风时,风口水平或上倾;送热风时,风口下倾。

4.条缝型风口

条缝型风口通常用作送风口,有可调式条缝送风口和固定叶片条缝送风口两种。

可调式条缝送风口,条缝宽19mm,长度500~3000mm,可根据需要选用。调节叶片的位置,可以使送风口的出风方向改变或关闭;也可以多组组合(2组、3组、4)在一起。条形散流器用于顶送风口,也可以用于侧送。

固定叶片条缝送风口,条缝送风口的颈宽50~150mm,长度500~3000mm。根据叶片形状可以有三种流型,即直流式、单侧流和双侧流。这种条缝送风口可以用于顶送、侧送和地板送风。

5.旋流风口

旋流风口的顶送式风口,风口中有起旋器,空气通过风口后成为旋转气流,并贴附于顶棚上流动。这种风口具有诱导室内空气能力大及温度和风速衰减快的特点,适宜在送风温差大、层高低的空间中应用。旋流式风口的起旋器位置可以上下调节,当起旋器下移时,可使气流变为吹出型。

6.置换送风口

置换送风口,风口靠墙置于地上,风口的周边开有条缝,空气以很低的速度送出,诱导室内空气的能力很低,从而形成置换送风的流型。

本文由中净环球净化CCG(www.ccg-sz.com)提供,转载请注明出处。
