洁净厂房洁净区域规划设计

洁净厂房洁净区域的规划设计是保障精密制造、生物医疗、电子半导体等行业产品质量的核心环节，需结合洁净等级要求、工艺流程及污染防控原则，实现科学分区与高效运行。

一、洁净等级分区与压差控制

洁净区域规划的首要任务是依据标准或行业规范（如GMP）划分洁净等级。高洁净区（如ISO 5级）适用于芯片光刻、无菌制剂灌装等关键环节，需通过单向流（层流）技术实现0.45m/s以上的气流速度，确保每立方米空气中≥0.5μm的粒子数≤3520个；中洁净区（ISO 7级）多用于元件组装，采用非单向流设计，粒子浓度控制在352,000-3,520,000个/m³；低洁净区（ISO 8级）则用于原料暂存、外包装等，粒子浓度≤35,200,000个/m³。相邻区域的洁净度等级需呈梯度过渡，通过气压控制防止交叉污染：高洁净区相对低洁净区保持5-10Pa的正压，洁净区相对非洁净区正压≥10Pa，污染区（如废弃物处理区）需保持负压，避免污染物扩散。

二、功能区域系统布局

功能分区需遵循“人、物分流”“流程顺畅”原则，形成闭环管控系统。核心生产区按工艺流程线性布局，将设备按“原料投入→加工→检测→成品”顺序排列，减少物料往返路径，例如医药车间的配液、灌装、轧盖设备需依次衔接，避免交叉迂回。辅助过渡区是洁净控制的关键节点，包括更衣区、缓冲间、传递窗等，更衣区需按“非洁净→一次更衣（脱外衣）→二次更衣（穿洁净服）→风淋室→洁净区”的流程设计，配备感应式洗手池、消毒器及空气吹淋设备，确保人员进入前的洁净准备。缓冲间设置在不同洁净等级交界处，通过双门互锁装置防止空气直通，内部可增设高效过滤器强化净化。物料传递采用专用通道，通过传递窗或气闸室实现，传递窗需配备紫外线或高效过滤装置，避免物料带入污染物。

三、气流组织与设施配置

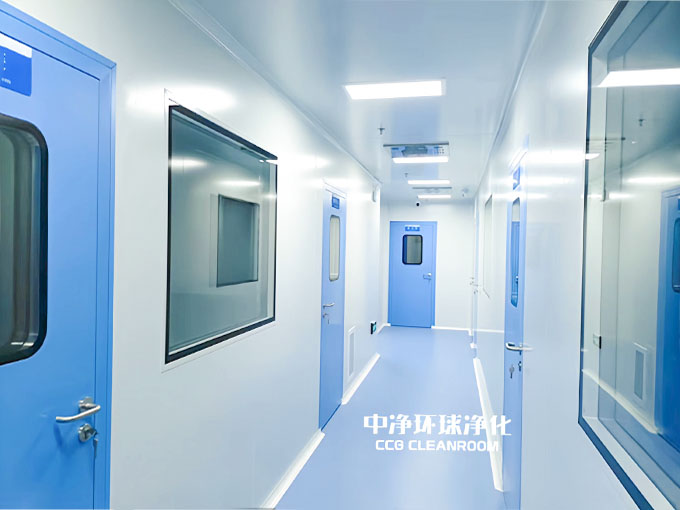

气流组织设计需匹配洁净等级：高洁净区采用垂直单向流，气流从顶部满布送风口送出，经格栅地板回风口排出，形成无涡流的洁净气流屏障；中低洁净区采用顶部乱流送风，通过高效过滤器（HEPA）净化空气，配合侧下回风，确保换气次数达标（ISO 7级≥20次/h，ISO 8级≥12次/h）。区域内设施需符合洁净要求：墙面、地面、天花板采用不锈钢板、环氧树脂或PVC等光滑、无缝、耐消毒的材料，阴角做圆弧处理减少积尘；设备选型优先考虑低发尘、易清洁的洁净型设备，如不锈钢洁净工作台、无尘烘箱等；设置在线粒子监测系统、温湿度控制系统，实时监控环境参数（温度18-26℃，相对湿度45%-65%）。

四、安全与效率平衡

规划中需兼顾生产效率与安全管控：人员通道与物料通道严格分离，避免污染；设置应急通道和消防设施，确保在保持洁净的同时满足疏散要求；辅助机房（如洁净空调机房、纯水站）应靠近洁净区布置，缩短管线减少能耗，但需通过隔音、减震设计避免对核心区的干扰。通过科学的等级划分、功能布局、气流设计及设施配置，洁净区域可实现污染有效控制，为精度生产提供稳定可靠的环境保障。中净环球净化可提供洁净厂房、洁净室等的咨询、规划、设计、施工、安装、改造等配套服务。
