pcr实验室的单冷型单风道变风量空调系统

1. pcr实验室的单冷型单风道变风量空调系统的组成结构特点

一次风口和送风口之间形成的风道是末端装置中的唯一风道,即在末端装置中仅有一条从一次风口到送风口的通道,没有其他的分支通道;仅用于供送冷风,即只用于向空调房间供给冷风,供给冷量的工况;在末端装置内没有其他再热装置如电加热或热水盘管环节。

使用单冷型单风道变风量末端装置和集中空调机组(送风机通过变频器调速)进行组合,就构成单冷型单风道变凤量空调系统。

单冷型单风道变成量空调系统的组成结构特点如下:

1)使用单冷型单风道变风量末端装置。

2)由单冷型单风道变风量末端装置和包含可调速送风机的集中式空调机组组合而成。

3)各个不同空调房间都设置有单冷型单风道变风量末端装置和配套的送风口。

4)各个不同空调房间的单冷型单风道变风量末端装置都使用配套的温控器进行控制。

5)仅对空调区域进行冷量供给,即只提供冷风供给,所以配套使用的集中式空调机组是一个两管制的系统,仅有一套冷水盘管(并构成表冷器),系统全年送冷风。

6)当整个系统在较为复杂的情况下,控制点数较多,空调区域负荷重,可在集中空调机组部分使用排风机、排风口、排风风门构成排风环节。

2 . pcr实验室的单冷型单风道变风量空调系统的工作运行

单冷型单风道变风量空调系统工作的基本方式:通过传感器检测空调房间内的温度、湿度值,将温度湿度值的信息送给直接数字控制器(DDC), DDC 将检测到的温度,湿度信息和设定值进行比较,经过 PID 调节器的比例运算,控制变风量末端装置的风阀开度,实现空调房间内冷风风量的供给调节;当风阀全关闭时,空调系统不再向空调房间供送冷风;单冷型单风道变风量空调系统全年送冷风。

单冷型单风道变风量空调系统中,空气处理机组与定风量空调系统一样。送入每个区或房间的送风量由变风量末端控制。每个变风量末端装置可带若干个送风口。当室内负荷变化时。变风量末端装置根据室内温度调节送风量,以维持室内温度。在夏季,由于室内的冷负荷和湿负荷的变化不一定同步,根据温度调节的结果就不一定满足房间湿度调节的要求。

当空调房间冷负荷变得很小时,就有可能是送风量过小,导致房间得不到足够量的新风,或导致室内气流分配不均匀,最终使室内温度不均匀,影响人体舒适感。因此变风量末端装置设定有这样的功能:当送风量减少到一定值时就不再减少了。

在同一空调系统中,不同房间不可能同时达到最大负荷值,单冷型单风道变风量空调系统的变频空调机组总送风量是按各房间的实时负荷之和来计算,其总送风量就比对应的定风量空调机组的总送风量要低。

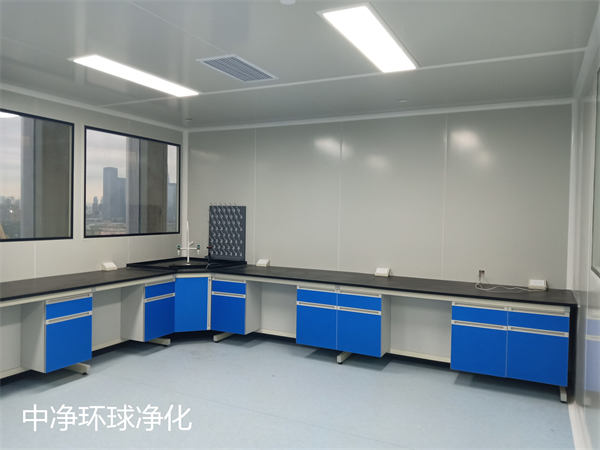

pcr实验室

在运行时,随着负荷的降低,单冷型单风道变风量末端装置的风量减少,变频空调机组的总送风量也相应减少。由于一幢实验室的空调负荷全年中具有大约 5%的时间出现满负荷情况,其余时间均是在低负荷工况下运行,因此,全年运行的能耗较大幅度降低。

在风机盘管加新风系统中,新风量是固定不变的,送风温度也只是冬夏季时各自统一,在4月、5月、10月等月份的过渡季节时,仍须开制冷机组供冷,只靠新风来控制室温是不太可能的,从而导致能量的浪费,单冷型单风道变凤量系统和其他的变风量空调系统一样是全空气系统,过渡季节可直接利用新风来保证室内温度,其节能意义是显而易见的。

3.分区情况下末端装置的设置

在考虑对空调区域进行分区的情况下,可同时对外区和内区同时供给冷风,即在外区和内区都设置单冷型单风道变风量末端装置。各个空调房间的温控器可以单独控制本房间內的变风量末端裝置的启动运行,每个末端装置上的 DDC 通过温度传感器监测到室内的温度并与 DDC 的设定温度比较。来确定末端装置风阀开度,即确定送风量的大小,实现对房间温度的调节:每个变风量末端装置上的流量传感器还可以检测各个末端送风口的送风量量值,将这些量值再送到变频空调机组的 DDC,变频空调机组的 DDC 可以进一步控制变频风机的转速来调节总的送风量,实现总送风量和各个变风量末端装置的送风量总和的匹配关系。中净环球净化可提供无菌实验室、微生物实验室pcr实验室、净化厂房的咨询、规划、设计、施工、安装改造等配套服务。

4. pcr实验室的单冷型单风道变风量空调系统的风量调节

单冷型单风道变风量空调系统中的末端装置风量调节有一定的规律:随着温度控制区域(空调房间)内显热冷负荷由最大值逐渐减小,冷负荷越小,VAV Box 风阀开度越小,送风量越小,直至最小风量,在最小风量工况下,对应一个温度值,如果在最小风量处,由于外围护、室外光照、室外温度、室内人员数量、室内开启的照明设备和电气设备的数量和功率的变化导致室内温度还要继续降低,就需要对室内进行热量供给,而单冷型单风道变风量装置无再热环节,因此无法进行热负荷补给。

最大风量和最小风量的确定:由空调区域的最大显热冷负荷确定最大风量;用三要素确定最小风量。三要素分别是末端装置构造要素、新风量需求要素和室内气流组织要素。

无菌实验室

5.pcr实验室的单冷型单风道变风量空调系统负荷计算

由于没有再热环节,单冷型单风道变风量空调系统负荷计算相对较为简单。在计算空调负荷的时候,可以分成以下三种不同的情况:仅为实验室内区供冷;仅为实验室外区供冷;既为实验室内区又为实验室外区供冷。

仅考虑为实验室内区供冷的单冷型单风道变风量空调系统的负荷计算要点如下。首先进行夏季最大送风量计算,热湿比为

εx=Qx max/Gx

式中εx ——内区各空调房间的平均热湿比,kJ/kg

Qx max——内区最大计算得热量,kJ/h

Gx——内区计算散湿量,kg/h

由这些数据做出夏季工况焓湿图,进而计算得出最大送风量

L max = Qx max /phx,s= Qx max /p(hnx-hsx)

式中L max——系统最大风量,m3/h

p——空气密度,kg/ m3

hx,s——送风焓差,kJ/kg

hnx——室内设计状态下空气的焓,kJ/kg

hsx——送风状态下空气的烩,kJ/kg

进行夏季冷量的计算,在这个环节首先确定新质量的大小。单冷型单风道变风量空调系统作为舒适性空调系统,可按人数计算新风量

Lxi=nlxi

式中Lxi——系统新风量,m3/h

n——人数;

lxi——新风量标准,m3/h

单冷型单风道变风量空调系统和其他变风量系统一样,送进空调房间的新风量会随着系统送风量的变化而变化,所以,lxi取推荐值,而不是取最小标准值。

可以求出新风比mx的量值

mx= Lxi /L max

根据新风比,在焓湿图上确定新风、回风的混合点Cx,进一步求出夏季冷量;在获得必要的数据后,就可以确定单冷型单风道变风量素端装置的最小风量。

本文由中净环球净化CCG(www.ccg-sz.com)提供,转载请注明出处。
