洁净室风速、风量的测定

在洁净室竣工验收及综合性能全面评定检测中,应首先检测风速及风量。

(1)单向流洁净室

对于垂直单向流洁净室,测定截面取距高效过滤器0.3m,垂直于气流的水平截面;对于水平单向流洁净室,测定截面取距送风面0.3m的垂直截面。截面上测点间距不应大于0. 6m,测点应均匀布置,测点数不小于5个。把各测点风速的算术平均值作为平均风速,利用式下式 计算洁净室的送风量。

L=3600UF

式中L---洁净室送风量,m 3/h

F---洁净室测定截面面积, m2

U---洁净室截面平均风速,m/s

(2)非单向流洁净室

对于非单向流洁净室,可采用风口法和风管法测定风量。对于各洁净室送风量的测定,由于和送风口连接的各支管数量多且管道尺寸小,不宜在众多的支管上设置测量孔,所以通常采用风口法测定其风量,简便易行;而对于系统送风量的测定,由于管道漏风量无法准确计算,系统主风管(或总风管)数量少、管道尺寸大,在合适位置设置测量孔容易实现,且在管道夹层(或机房)内的测试工作量较小,故采用风管法测定风量较好。

1)风口法测定风量:非单向流洁净室通常采用高效(或亚高效)过滤器送风口,在出风口大多装有扩散孔板,为了测量准确,可制作辅助短风管来测定风量。辅助风管可用铝板或镀锌钢板做成与风口截面相近、长度等于2倍风口长边的直管段,在直管段相对的两侧各均布2根可升降调节的支撑杆,辅助风管上边做出20mm翻边,在其上粘贴5mm厚自粘闭孔海绵密封条,在辅助风管出口平面上,用细丝线划分为等面积网格。调整伸缩杆,压紧密封垫,用热球风速仪测量并记录各网格中心点的风速(测点数不少于6),每次测试时间不少于5s,取测试平均值为测量结果。风速计应固定在三角支架上,这样做要比手持测量准确,后将各网格中心速度的平均值作为平均气流速度,即可由辅助短风管管口面积计算出该送风口的风量。

2)风管法测量风量:测量系统送风量时常用此法。因为不管是总系统还是分系统,设置测孔位置的主风管通常在空调机房或吊顶夹层内,测试条件较差,测试人员需钻入吊顶夹层或在空调机房内高空作业。为保证测量精度,插有测量仪表的测量孔周围应临时塞堵密封,可见测量程序繁多,不适用于在多而小的风口连接支管上测量风口风量。

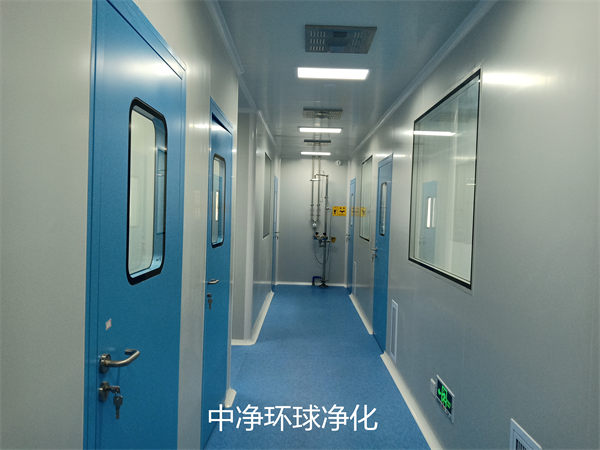

洁净室

测孔通常在管道施工时已预制好,这要比测量时钻孔更能保证测试后风管的密封性。测孔位置应选在气流比较均匀、稳定的地方,距局部阻力部件前不小于3倍风管管径(或长边长度),距局部阻力部件后不小于5倍管径(或长边长度)

对于矩形风管,把测孔所在截面的风管根据其边长尺寸,分成边长不大于200mm的若干个等面积小方块,小方块形状尽可能接近正方形(ab)。把各测点置于小方块的中心处,整个截面上的测点数不宜少于3个,计算出各测点风速计的插人深度:

1点:e+a/22点:e+ a/2+a...

n点:e+ a/2+(n-1)a

对于圆形风管,可设置两个相互垂直的径向测孔,在测孔截面上,应按等面积圆环法划分测定截面和确定测点位置。所谓等面积圆环法就是将圆管截面分成若干个面积相等的同心圆环,在每个圆环上确定四个测点,这四个测点须在相互垂直的两个直径上,圆环的中心设置一个测点。中净环球净化可提供GMP车间、洁净室的咨询、规划、设计、施工、安装改造等配套服务。

圆环面积:Fm=πD2/4n

圆环半径:Rm=D/2√m/n

A.各测点距风管中心的距离: (由此可算出各测点距各测孔外口的距离,以确定仪器的插人深度)

R1m=D/42m-1/2n

式中R1m---从圆风管中心至第 m个测点的距离,mm

D---风管直径, mm

mn同前式。

测点位置确定后,可采用毕托管和微压计测量各点的动压,再算出测定截面的平均动压值,由此可利用下式求出测定截面的平均风速:

V=√2Pdp

式中V---测定截面的平均风速, m/s

Pdp ---测定截面的平均动压, h

ρ---空气的密度, kg/m3

洁净室

平均风速算出后,可用下式计算出通过风管测定截面的风量L

L= 3600FV (m3/h)

式中F---风管测定截面面积,m3

当风速小于2m/s时,可利用热球风速仪直接测量各测点的风速,后算出截面平均风速。

B.测定方法及动压计算

(A) 测定前应先检验预置测孔的位置是否正确,可同时测量测孔截面上的全压(Pq)、静压(Pj)和动压(Pd),若测量结果满足Pq = Pj + Pd,则说明测孔位置符合测定要求。否则应仔细检查操作上有无错误。若没有,则说明测孔截面气流不稳定,需要重新选择。

(B)测定时应分工明确,各负其责。

(C)画出测点图,标出测点编号,并计算出测点至测孔的距离,将此距离值用胶带纸标在毕托管上。

(D)将毕托管依次插入各个测孔中(毕托管头部须迎向气流),按事先标好的标记,分别测量各点动压值,并记录数据。

(E)当各测点的动压值相差不太大时,可按算术平均法计算平均动压:

Pdp=( Pd1+ Pd2+…+ Pdn)/n

当各测点的动压值相差较大时,平均动压值应按均方根求得:

P'dp=( √Pd1+  √Pd2+…+  √Pdn)2/n2

式中Pd1 Pd2... Pdn---各测点的动压值(Pa)

n---测点数;

PdpP'dp---平均动压 (Pa)

测量时,如遇到个别测点出现零值或负值时,应仔细检查仪器,及时排除仪器故障。若并非仪器异常,说明测定截面的气流不稳定,产生了涡流,这时也应如实记录下读数。在计算平均动压时,将负值取零来计算,但测点数n仍以全部测点数代入(不扣除零值、负值的测点数)

C.评定标准

(A)洁净室系统的实测风量应大于各自的设计风量,在设计风量的1~1.2倍之间。各风口实测风量与其设计风量之差均不应超过设计风量的15%

(B)单向流洁净室实测室内平均风速应大于设计风速(应为设计风速的1~1.2),截面风速不均匀度βv应满足式:

Βv=∑(vi-v)2/(n-1)/v0.25

式中βv---风速不均匀度;

vi---测点风速, m/s

v---平均风速,m/s

n---测点数。

(C)实测新风量和设计新风量之差,不应超过设计新风量的10%
